Configurator pentru drylin® T – blocaj manual

Comanda unui sistem complet

Configurare în doar câțiva pași:

1. Alegeți numărul de cărucioare
2. Alegeți tipul de cărucioare
3. Introduceți lungimea căruciorului în mm
4. Alegeți opțiunile pentru cărucior
5. Alegeți opțiunile pentru șină

Notă:

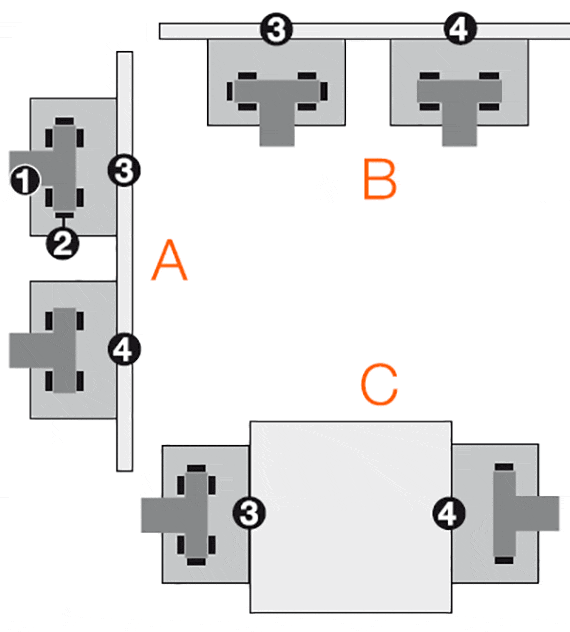

Puteți găsi informații detaliate în desenele de mai jos și în paginile de mai jos. Puteți găsi informații mai precise despre tipurile de lagăre mobile în cadrul regulilor de construcție.

A:Versiune cu lagăr mobil în direcția z
B:Versiune orizontală cu lagăr mobil în direcția z
C:Versiune orizontală cu cărucioare de ghidare în lateral și lagăr mobil în direcția y

Șină

Elemente de glisare

Cărucior cu lagăre fixe

Cărucior cu lagăre mobile LLZ sau LLY

drylin® TK HKA – sistem complet, blocaj manual

Pas 1

Selectați dimensiunea de instalare a căruciorului de ghidare.

Următorul

Înapoi

drylin® T - Technical data

drylin® T - Design rules

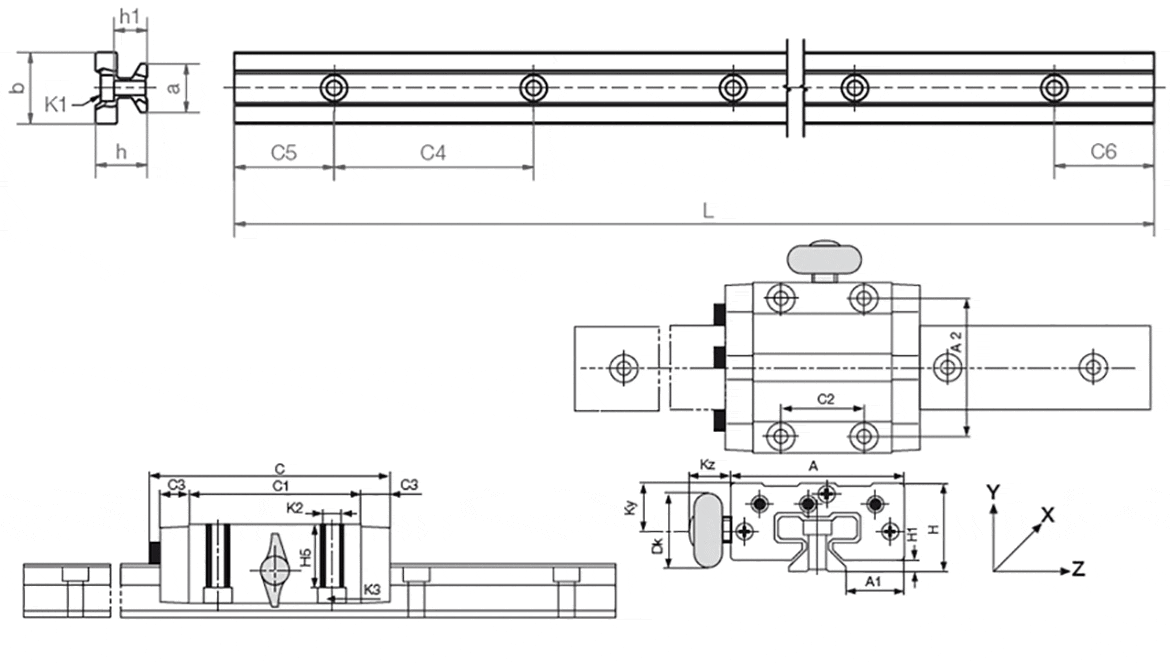

Dimensiuni și date tehnice

Șine de ghidare

Nr. piesă	Greutate [kg/m]	L max.	a -0,2	C4	C5 min.	C5 max.	C6 min.	C6 max.	h	h1	K1 pentru șurub DIN 912	b	ly [mm⁴]	lz [mm⁴]	Wby [mm⁴]	Wbz [mm⁴]
TS-01-15	0,6	4.000	15	60	20	49,5	20	49,5	15,5	10	M4	22	6.440	4.290	585	488
TS-01-20	1	4.000	20	60	20	49,5	20	49,5	19	12,3	M5	31	22.570	11.520	1.456	1.067
TS-11-20		4.000	20	120	20	79,5	20	79,5	19	12,3	M5	31	12.140	6.360	780	620
TS-01-25		4.000	23	60	20	49,5	20	49,5	21,5	13,8	M6	34	34.700	19.300	2.041	1.608
TS-01-30		4.000	28	80	20	59,5	20	59,5	26	15,8	M8	40	70.040	40.780	3.502	2.832

Model de găuri standard simetrice C5: C6

Cărucioare de ghidare

Nr. piesă	Greutate [kg]	H ±0,35	A	C	A1 ±0,35	A2	C1	C2	C3	H1 ±0,35	H5	Filet K2	Cuplu de strângere max. [Nm]	K3 pentru șurub DIN 912
TW-01-15	0,11	24	47	74	16,0	38	50	30	9	4,0	16,0	M5	1,5	M4
TW-01-20	0,19	30	63	87	21,5	53	61	40	10	5,0	19,8	M6	2,5	M5
TW-01-25	0,29	36	70	96	23,5	57	68	45	11	5,0	24,8	M8	6,0	M6
TW-01-30	0,50	42	90	109	31,0	72	79	52	12	6,5	27,0	M10	15,0	M8

Dimensiuni blocaj manual

Nr. piesă	Dimensiune	Kz	Ky	Dk	Filet de strângere
TW-01-15-HKA	15	19	11,5	20	M6
TW-01-20-HKA	20	18	15	28	M8
TW-01-25-HKA	25	17	19	28	M8
TW-01-30-HKA	30	20	21,5	28	M8
