drylin® T - Low-profile guide

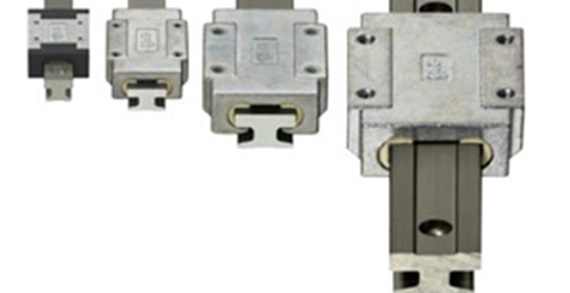

drylin® T low profile linear guide system

drylin® T low profile linear guide system - linear systems in compact design, four installation sizes, lubrication-free and maintenance-free

Maintenance-free, dry operation

Robust sliding carriage, not adjustable

Carriage body made of zinc

Wear resistant and interchangeable gliding elements made of iglidur® J (or iglidur® J200 for TW-04-07)

Hard-anodised aluminium rail

Low installation height

Corrosion-free

Hole pitches symmetrical C5 = C6

Dimensioned identical to low profile recirculating ball guide systems

drylin® T low profile linear guide as adjustable version, size 12

drylin® T low profile linear guide as adjustable version of size 12 in 8 levels

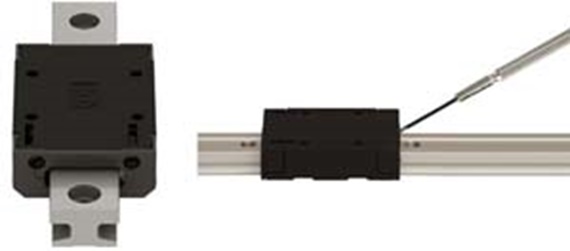

In size 12, the bearing clearance in miniature carriages TWE-04-12 can be easily adjusted with a screwdriver.

Adjustable bearing clearance

Lubricant- and maintance-free

High corrosion resistance through E-coating

Quiet running

Compact design

Ordering of a complete system

Configuration in few steps:

1. Selection of the installation size
2. Selection of the number of carriages per rail
3. Entry of the rail length in mm
4. Selection of the floating bearing option

Hint:

Detailed information can be found in the drawings and tables above, as well as in the below-mentioned pages. You can obtain precise specifications on the floating bearing options within the design rules.

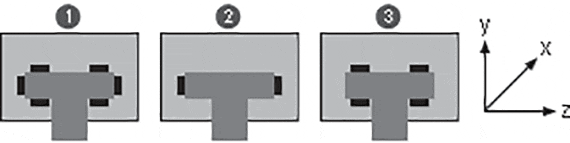

1

no floating bearing

2

Floating bearing in y-direction

3

Floating bearing in z-direction

drylin® T - Technical data
drylin® T - Design rules
drylin® T - System design

drylin® TK-04 – complete set

Step 1

Select the installation size of the carriage.

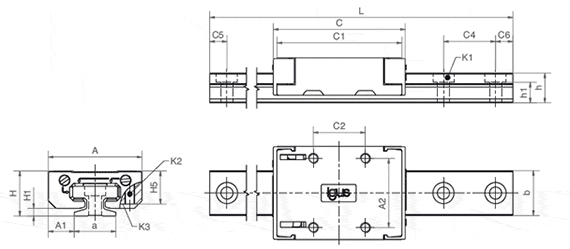

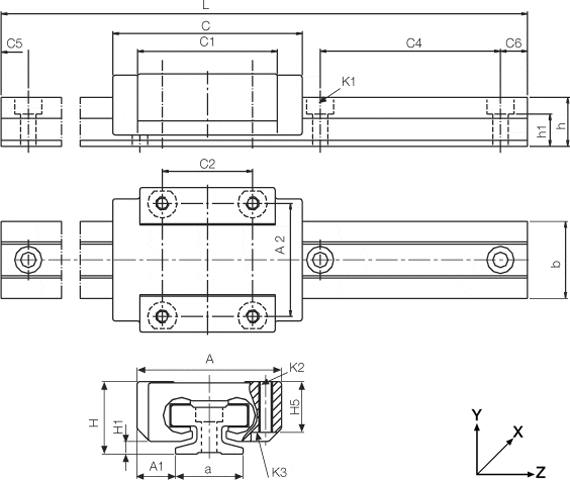

technical drawing
Installation size of the carriage:
Continue

T low profile guide rails

a [mm]:



DryLin® T low-profile guide rails

Order no.   Weight L
max.		 a
-0,2		 b C4 C5
min.		 C5
max.		 C6
min.		 C6
max.		 h h1 K1* ly lz Wby Wbz Price / m
    [kg/m] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]       [mm4] [mm4] [mm3] [mm3]
Gata de expediere în 24-48 ore din Germania TS-04-07-UNGEBOHRT 33,10 EUR uneti în cosul de cumparaturi
Gata de expediere în 3-4 zile lucrătoare din Germania TS-04-09-UNGEBOHRT 34,13 EUR uneti în cosul de cumparaturi
Gata de expediere în 10 zile lucrătoare din Germania TS-04-12-UNGEBOHRT 37,09 EUR uneti în cosul de cumparaturi
Gata de expediere în 10 zile lucrătoare din Germania TS-04-15-UNGEBOHRT 39,82 EUR uneti în cosul de cumparaturi
Gata de expediere în 24-48 ore din Germania TS-04-07 NEW 0,08 2000 7 8 15 5 12 5 12 5,5 3,7 M2 131 90 32 29 36,78 EUR uneti în cosul de cumparaturi
Gata de expediere în 24-48 ore din Germania TS-04-09 0,11 2000 9 9,6 20 5 14,5 5 14,5 6,3 4,6 M2 252 169 52 49 37,91 EUR uneti în cosul de cumparaturi
Gata de expediere în 24-48 ore din Germania TS-04-12 0,2 2000 12 13 25 5 17 5 17 8,6 5,9 M3 856 574 132 120 41,21 EUR uneti în cosul de cumparaturi
Gata de expediere în 24-48 ore din Germania TS-04-15 0,33 3000 15 17 40 10 29,5 10 29,5 10,8 7 M3 2420 1410 285 239 44,24 EUR uneti în cosul de cumparaturi
Mai multe informatii despre piesa selectata:
Auto CAD 3D Auto CAD 3D
Comanda de mostra Comanda de mostra
PDF PDF
Quote request Quote request
myCatalog myCatalog

*For screw DIN 912
For unbored rails please indicate "Unbored" in the remark.

T low profile carriage

H [mm]:



DryLin® T low-profile carriage

Order no.   Weight H
±0,2		 A
±0,2		 C
±0,3		 A1
±0,35		 A2 C1 C2 H1
±0,35		 H5 K2** Tightening
torque
max.		 K3*
    [kg] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]   [Nm]
Gata de expediere în 3-4 zile lucrătoare din Germania TW-04-07 NEW 0,008 8 17 23 5 12 21 8 1,5 0 M2 0 10,10 EUR uneti în cosul de cumparaturi
Gata de expediere în 24-48 ore din Germania TW-04-07-LLZ 0,008 8 17 23 5 12 21 8 1,5 0 M2 0 10,10 EUR uneti în cosul de cumparaturi
Gata de expediere în 24-48 ore din Germania TW-04-09 0,017 10 20 29 5,5 15 18 13 1,7 7,2 M2 0,25 (M2) 13,31 EUR uneti în cosul de cumparaturi
Gata de expediere în 10 zile lucrătoare din Germania TW-04-09-LLY 0,017 10 20 29 5,5 15 18 13 1,7 7,2 M2 0,25 (M2) 13,31 EUR uneti în cosul de cumparaturi
Gata de expediere în 10 zile lucrătoare din Germania TW-04-09-LLZ 0,017 10 20 29 5,5 15 18 13 1,7 7,2 M2 0,25 (M2) 13,31 EUR uneti în cosul de cumparaturi
Gata de expediere în 10 zile lucrătoare din Germania TW-04-12-LLY 0,034 13 27 34 7,5 20 22 15 2,2 9,5 M3 0,5 M2 (M3) 16,21 EUR uneti în cosul de cumparaturi
Gata de expediere în 10 zile lucrătoare din Germania TW-04-12-LLZ 0,034 13 27 34 7,5 20 22 15 2,2 9,5 M3 0,5 M2 (M3) 16,21 EUR uneti în cosul de cumparaturi
Gata de expediere în 24-48 ore din Germania TW-04-12 0,034 13 27 34 7,5 20 22 15 2,2 9,5 M3 0,5 M2 (M3) 16,20 EUR uneti în cosul de cumparaturi
Gata de expediere în 24-48 ore din Germania TW-04-15 0,061 16 32 42 8,5 25 31 20 2,8 11 M3 0,5 M2 (M3) 19,99 EUR uneti în cosul de cumparaturi
Gata de expediere în 10 zile lucrătoare din Germania TW-04-15-LLY 0,061 16 32 42 8,5 25 31 20 2,8 11 M3 0,5 M2 (M3) 20,00 EUR uneti în cosul de cumparaturi
Gata de expediere în 10 zile lucrătoare din Germania TW-04-15-LLZ 0,061 16 32 42 8,5 25 31 20 2,8 11 M3 0,5 M2 (M3) 20,00 EUR uneti în cosul de cumparaturi
Mai multe informatii despre piesa selectata:
Auto CAD 3D Auto CAD 3D
Comanda de mostra Comanda de mostra
PDF PDF
Quote request Quote request
myCatalog myCatalog

*For screw DIN 912
** Thread
LLy for a carriage with floating bearing in y-direction
LLz for a carriage with floating bearing in z-direction

Assembly instruction drylin® TWE
Assembly_DryLin_TWE_LowProfile_GB.pdf
Gata de expediere în 24-48 ore din Germania
Gata de expediere în 3-4 zile lucrătoare din Germania
Gata de expediere în 10 zile lucrătoare din Germania
