drylin® N - Low profile linear guide system long NK-04-27

Order no. Max. rail lengths a C4 A3 C5=C6 h h1 K1* ly lz Weight of rail Price / m
  [L max.]       Min. max.       [mm2] [mm2] [g/m]
Gata de expediere în 24-48 ore din Germania NS-01-27 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 31,01 EUR uneti în cosul de cumparaturi
Gata de expediere în 10 zile lucrătoare din Germania NS-01-27-UNGEBOHRT 3000 27 0 0 0 9 1,1 0 6524 588 290 28,22 EUR uneti în cosul de cumparaturi
Gata de expediere în 24-48 ore din Germania NS-01-27-AR 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 37,22 EUR uneti în cosul de cumparaturi
Mai multe informatii despre piesa selectata:
Auto CAD 3D Auto CAD 3D
Comanda de mostra Comanda de mostra
PDF PDF
Quote request Quote request
myCatalog myCatalog

For unbored rails please indicate "Unbored" in the remark.
* for cylinder screw with low head

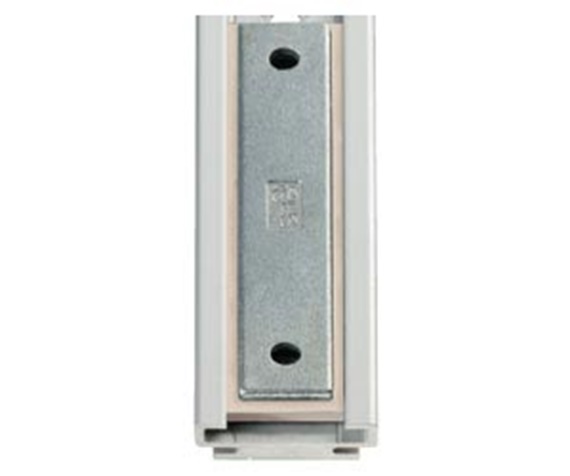

Version 04: Double carriage with through hole

Order no. Weight of carriage
  [g]
Gata de expediere în 24-48 ore din Germania NW-11-27-80-LLY 25 8,23 EUR uneti în cosul de cumparaturi
Gata de expediere în 24-48 ore din Germania NW-11-27-80-LLZ 25 8,23 EUR uneti în cosul de cumparaturi
Gata de expediere în 24-48 ore din Germania NW-11-27-80-LLYZ 25 8,23 EUR uneti în cosul de cumparaturi
Mai multe informatii despre piesa selectata:
Auto CAD 3D Auto CAD 3D
Comanda de mostra Comanda de mostra
PDF PDF
Quote request Quote request
myCatalog myCatalog

Version 11: Dimensions [mm] - guide carriages

Part. No. H A C C1 C2 A2 H2 K2 K3 K4 Sp min. Dp Ø min. Weight
  ±0,35                       [g/m]
Gata de expediere în 24-48 ore din Germania NW-11-27-80-LLY 9,5 14 80 76 60 0 1,5 0 0 25
Gata de expediere în 24-48 ore din Germania NW-11-27-80-LLZ 9,5 14 80 76 60 0 1,5 0 0 25
Gata de expediere în 24-48 ore din Germania NW-11-27-80-LLYZ 9,5 14 80 76 60 0 1,5 0 0 25
Mai multe informatii despre piesa selectata:
Auto CAD 3D Auto CAD 3D
Comanda de mostra Comanda de mostra
PDF PDF
Quote request Quote request
myCatalog myCatalog

Ordering of a complete system

Configuration in few steps:

1. Selection of the number of carriages
2. Selection of the type of carriage
3. Entry of the rail length in mm
4. Selection of the carriage options
5. Selection of the rails options.

Hint:

Detailed information can be found below in the drawings as well as in the below-mentioned pages. You can obtain precise specifications on the floating bearing options within the design rules.
1

no floating bearing

2

Floating bearing in z-direction

3

Floating bearing in y-direction

4

Floating bearing in yz-direction

drylin® NK-11-27-80 – complete system

Step 1

Enter the required number of carriages.

technical drawing
No. of carriages:
Continue
drylin® N - Technical data
drylin® N - Design rules
X = Version: one-piece | Y = Version: multi-piece
Gata de expediere în 24-48 ore din Germania
Gata de expediere în 10 zile lucrătoare din Germania
