Curse lungi cu sisteme pentru dirijarea energiei

Curse lungi de 1.000 de metri și mai mult

Gestionarea în siguranță a datelor, energiei și hidraulicii pe distanțe lungi este o provocare mare pentru operatorii stațiilor de tratare a apelor reziduale, instalațiilor de incinerare a deșeurilor, macarale, centrale electrice sau chiar mine. Aceasta deoarece viteze rapide și o greutate mare de umplere sunt adesea probleme pentru sistemele de ghidare a energiei, cum ar fi tamburi de cablu cu motor, conductori electrici de conexiune sau bucle.

Sistemele de portcabluri igus pot fi deplasate cu ușurință pe distanțe de până la 1.000 de metri și mai mult la o viteză de 10 m/s și o greutate de umplere de 50 kg/m. Pentru ghidarea cablurilor chainflex și a furtunurilor extrem de flexibile, portcablurile pot fi rulate lin și cu frecare redusă pe distanțe lungi de deplasare prin canale de ghidare și carcase. Atât în interior cât și în exterior, sistemele de portcabluri de la igus sunt folosite cu succes de mai bine de 20 de ani în peste 30.000 de curse lungi glisante.

Echipa de proiectare igus vă va ajuta la măsurare, design, management de proiect, instalare și punere în funcțiune la fața locului. Pentru a monitoriza în mod inteligent starea sistemului dvs., puteți utiliza senzori și module de monitorizare igus isense pentru a măsura abraziunea portcablului, forțele de tracțiune și forfecare, precum și accelerații, permițând astfel monitorizarea în timp real.

Manualul de instalare

Descărcați manualul de instalare "Curse lungi"!


Ce trebuie să știți când montați o aplicație cu glisare.
În acest manual de montaj, vă vom arăta cum să asamblați în mod corespunzător un sistem de alimentare cu energie pe distanțe lungi și să optimizați durata de viață.


Descărcați acum!

De unde provin sistemele de portcabluri?

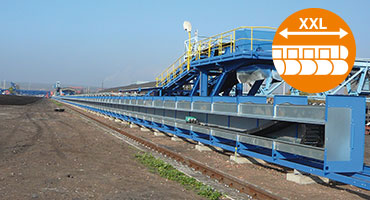

Distanța de deplasare: 615 m

Distanța de deplasare: 615 m

Cel mai lung portcablu din lume, cu o cursă de 615 m, de la igus, funcționează fără defectare de zece ani.

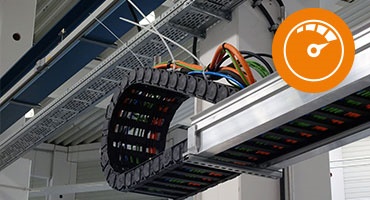

Viteza: până la 10 m/s

Viteza: până la 10 m/s

Lanțurile cu role de profil din seria P4 se caracterizează printr-o viteză mare, o funcționare lină și o ghidare sigură a energiei, fiind utilizate la încărcătoarele de tip portal.

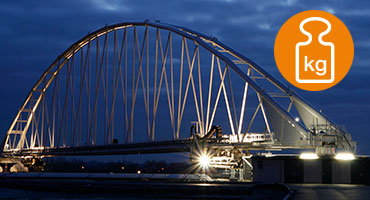

Sarcini mari: 100 kg/m

Sarcini mari: 100 kg/m

Sistemul de portcabluri face față unei greutăți enorme de umplere de peste 100 kg/m într-o stație de tratare a reziduurilor lichide.

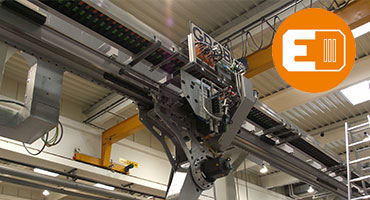

Eficiență: cu 57% mai puțină energie

Sarcini mari: 100 kg/m

Cu portcablurile cu role igus, energia de acționare necesară este redusă cu 57%. Ghidarea energiei cu role rezistă la accelerații și viteze mari pe termen lung.

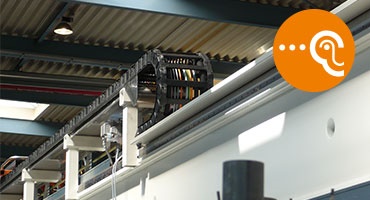

Funcționare silențioasă

Funcționare silențioasă

Portcablurile sunt deosebit de silențioase și rezistente la abraziune la viteze mari și greutăți mari de umplere.

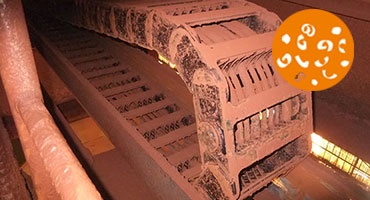

Murdărie și praf

Murdărie și praf

Nivelurile ridicate de murdărie și praf nu afectează sistemele de portcabluri. De câțiva ani încoace, acestea au alimentat în mod fiabil unități de alimentare și echipamente pentru halde cu energie, date și media.

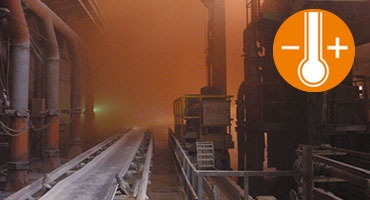

Temperaturi

Temperaturi

Sistemele de portcabluri igus pentru curse lungi funcționează în mod fiabil la temperaturi ridicate în oțelării.

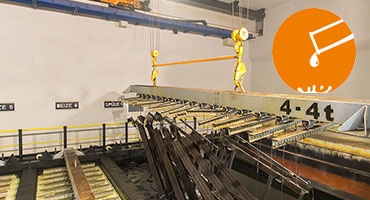

Acizi și substanțe chimice

Acizi și substanțe chimice

Portcablul și jgheabul din plastic rezistent la substanțe chimice fac față la poluarea cu acid clorhidric și sunt folosite de ani de zile într-o instalație de zincare la cald.

Aplicația dvs. nu este inclusă?

Solicitare proiect

Contactați-ne prin cmpletarea formularului cu câteva informații de bază. Experții noștri vă vor contacta cât mai curând posibil.


Solicitați un proiect acum!

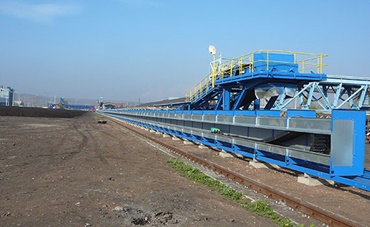

Tusimice

Tušimice: Cel mai lung portcablu din lume, cu o cursă de 615 m, de la igus®, fără defectare în timpul funcționării începând cu 2007.



Avantajele dvs. dintr-o privire

Pentru curse lungi, portcablurile prezintă o forță mare

  • Curse lungi de 1.000 de metri și mai mult
  • Toate mediile, de ex. electric, hidraulic, pneumatic, precum și semnale digitale - electrice sau cu lumină - și mediile lichide pot fi alimentate în paralel
  • Nu există interfețe inutile
  • Greutate de umplere până la 100 kg/m
  • Durata de viață de 10 ani și mai mult cu portcabluri și cabluri
  • Robuste la toate aplicațiile, indiferent dacă este vorba despre vânt, vreme, murdărie, substanțe chimice și materiale în vrac
  • Montarea rapidă și modernizarea țevilor și furtunurilor

Compararea sistemelor

Sisteme de portcablu în loc de bucle, tamburi de cablu cu motor și conductori electrici de conexiune

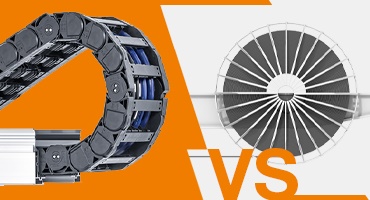

Sisteme de portcablu în loc de tamburi de cablu cu motor

Sisteme de portcablu în loc de tamburi de cablu cu motor

Fără inel de alunecare la curse lungi. Toate mediile sunt ghidate sigur într-un sistem. Cursă până la 1.000 de metri

Sisteme de portcablu în loc de conductori electrici de conexiune

Sisteme de portcablu în loc de conductori electrici de conexiune

Datele, energia, lichidele și aerul sunt ghidate în condiții de siguranță într-un sistem de portcabluri. Pentru spații compacte și benzi rapide.

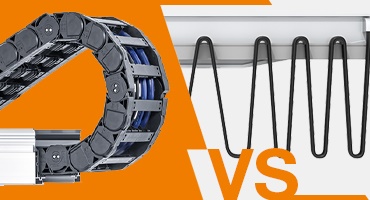

Sisteme de portcablu în loc de bucle

Sisteme de portcablu în loc de bucle

În condiții de vânt și temperaturi fluctuante, cablurile din portcablu sunt protejate și ghidate în siguranță. Timpul de nefuncționare poate fi redus la minim.

De la consultanță până la instalare

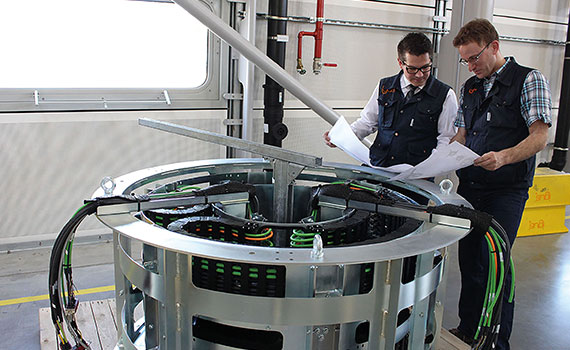

Proiecte de inginerie și soluții speciale

Proiecte de inginerie și soluții speciale

De la prima schiță până la instalare și punere în funcțiune pe teren. Pentru conversia unui sistem existent, proiectăm cu portcabluri igus cu întreținere redusă, cabluri chainflex sigure la defectare și module standardizate, pe care le adaptăm rapid la aplicația dvs.

Serviciu de asamblare și service post-vânzare

Serviciu de asamblare și service post-vânzare

Ne ocupăm noi de instalare. Costuri de instalare calculate în mod clar și la cerere cu un contract de servicii pentru furnizarea completă de energie de la igus.

Produse potrivite pentru curse lungi

Portcabluri pentru curse lungi

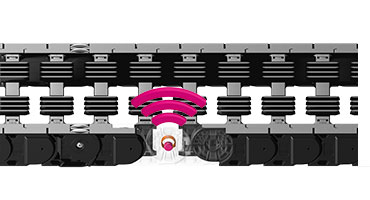

Portcabluri seria P4.1

Portcablu P4.1

  • Curse lungi până la 800 m și mai mult
  • Greutate de umplere mare până la 30 kg/m
  • Sunt posibile viteze de până la 10 m/s
  • Durată de viață mai mare datorită lagărelor de alunecare din tribopolimeri fără întreținere

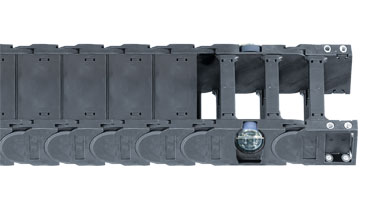

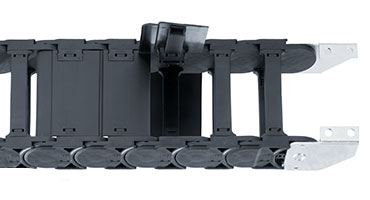

Portcabluri seria 4040RHD/5050RHD

Portcabluri seria 4040RHD/5050RHD

  • Curse lungi până la 1.000 de metri și mai mult
  • Sarcini ale cablului până la 50 kg/m
  • Sunt posibile viteze de până la 6 m/s
  • Diferite tipuri de role pentru o adaptare optimă a aplicațiilor

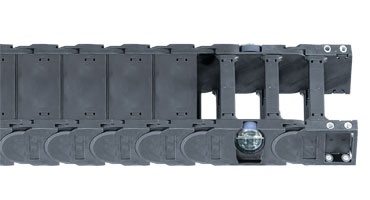

Portcabluri seria 4040R/5050R

Portcabluri seria 4040R/5050R

  • Cursă până la 600 m
  • Greutate de umplere până la 13 kg/m
  • Sunt posibile viteze de până la 3 m/s
  • Suprafață de alunecare foarte lată, uzură redusă

Cabluri chainflex® pentru curse lungi

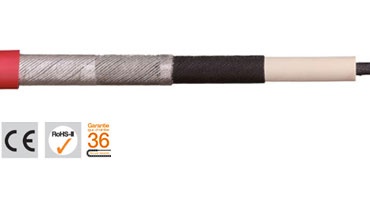

Cablu motor CFCRANE

Cablu motor CFCRANE

  • Pentru cele mai mari tensiuni și puteri
  • Ignifug
  • Rezistența la radiații UV: ridicată
  • Rezistența la ulei: rezistent la ulei (conform DIN EN 60811-2-1)

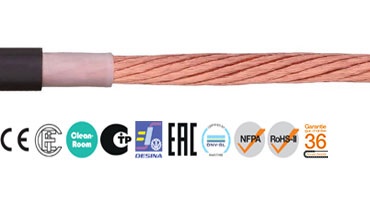

Cablu motor CF300.UL.D

Cablu motor CF300.UL.D

  • Pentru solicitări foarte mari
  • Aplicații glisante de 400 m și mai mult
  • Aplicații de interior și de exterior, rezistente la radiații UV
  • Rezistența la radiații UV: ridicată

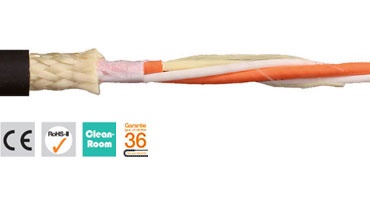

Cablu de fibră optică CFLG.LB

Cablu de fibră optică CFLG.LB

  • Pentru cele mai mari solicitări la 5 x d
  • Înveliș exterior: TPE
  • Aplicații glisante (pe orizontală) de 400 m și mai mult
  • Rezistență la radiații UV

Alte sisteme pentru curse lungi

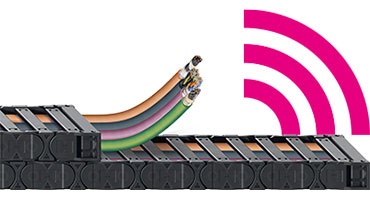

Senzor pentru măsurarea forței de forfecare / tracțiune sensibile la poziție EC. PP

Senzor pentru măsurarea forței de forfecare / tracțiune sensibile la poziție EC. PP

  • Sistem de poziționare integrat în portcablu
  • Oferă informații despre forțele de tracțiune și de forfecare în funcție de poziție
  • Informațiile privind poziția pot fi utilizate din aplicație în alte scopuri

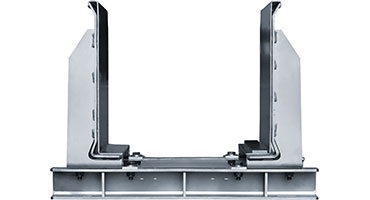

Canal de ghidare din oțel

Canal de ghidare din oțel

  • Gamă largă de dimensiuni pentru aproape toate portcablurile
  • Instalare foarte ușoară și universală
  • Canal de ghidare din oțel foarte stabil și robust pentru aplicații speciale în medii dure

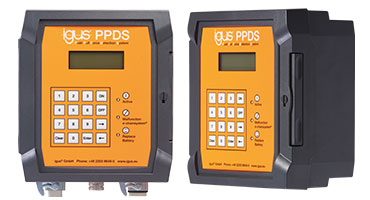

Monitorizarea condițiilor PPDS

Monitorizarea condițiilor PPDS

  • Funcție sigură de oprire sau alarmă în caz de defectare a sistemului
  • Sistemul se oprește când forța este depășită
  • Programare individuală și înregistrarea evenimentelor în memoria de date

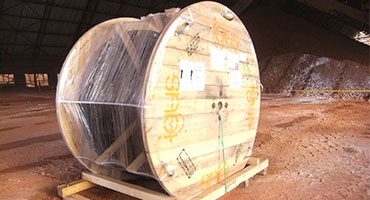

Sisteme de portcablu confecționate

Sisteme de portcablu confecționate

  • Timp de confecționare cu 95% mai redus
  • Reducerea timpului de montare
  • Soluții plug & play de ex. pentru tehnologia materialelor în vrac

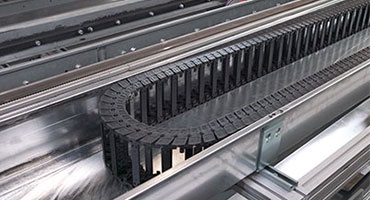

plane-chain


plane-chain

  • Construcție deosebit de compactă
  • Sigur la defectare și fără întreținere
  • Protejat de montură
  • Pentru viteze mari

Manualul de instalare

Descărcați manualul de instalare "Curse lungi"!


Ce trebuie să știți când montați o aplicație cu glisare.
În acest manual de montaj, vă vom arăta cum să asamblați în mod corespunzător un sistem de alimentare cu energie pe distanțe lungi și să optimizați durata de viață.


Descărcați acum!

Încercarea la "ascensiunea lanțului", "bătaia vântului" și "curse lungi"

În cadrul laboratorului intern, testele igus® sunt dedicate aplicațiilor legate de o gestionare durabilă a energiei.

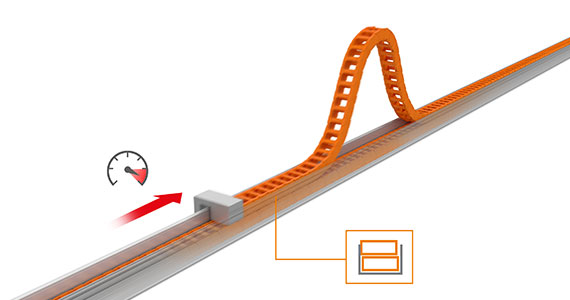

Ascensiunea lanțului la curse lungi

Ascensiunea lanțului la curse lungi

Ascensiunea lanțului seriei de portcablu 5050R a fost testată la o distanță de deplasare de 200 m și o sarcină de 7,5 kg/m.

Rezultat: portcablul seriei 5050R se ridică numai atunci când forța de împingere depășește
8.000 N.

Soluția igus®: canale de ghidare cu protecție la ridicare păstrează sistemul de dirijare a energiei în siguranță.

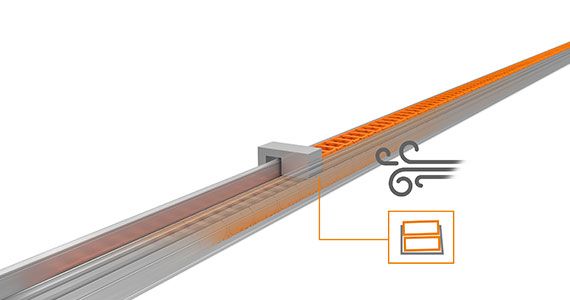

Bătaia vântului la curse lungi

Bătaia vântului la curse lungi

Întrebare: viteza vântului de 55 mph afectează funcționalitatea portcablului seria 4040CR?

Rezultat: la viteza vântului de 55 km/h, doar canalul de ghidare a fost îndoit elastic.

Soluția igus®: "suporturile de montare HD" de înaltă rezistență împiedică deformarea elastică a canalului de ghidare atunci când bate vântul

Încercarea "curse lungi": portcablul cu role a fost testat la deplasări lungi de până la 240 m și o viteză de deplasare de până la 8 m/s
