Prezentarea produselor drylin® E - „E” de la electric

Motor de căutare produse drylin® E și calculul duratei de viață

După selectarea parametrilor aplicației, motorul de căutare produse afișează o prezentare generală a meselor liniare și a motoarelor potrivite. Motorul de căutare produse calculează prețul individual al axelor liniare, precum și sarcinile motorului și durata de viață în cicluri. Cu doar câteva clicuri, puteți configura o axă liniară completă, inclusiv motorul, cablul de alimentare și componentele de montare.


Show full size
Program de livrare:
Control motor D1

Sistem de control motor drylin® E D1

Sistem de control pentru toate motoarele drylin®

Pentru o varietate de sarcini de automatizare fără programare. Pentru axe individuale sau roboți liniari de interior și DeltaRobot, server web integrat pentru introducerea datelor / Nu este necesară instalarea de software sau aplicație pentru PC, tabletă sau telefon inteligent. Motoare pas cu pas (ST), DC și EC cu curenți de vârf de până la 21A și intrări/ieșiri de 48V, intrări analogice, CANopen, ModbusTCP pentru conectarea la sisteme de comandă de tip master precum Siemens sau Beckhoff

Control motor D3

Sistem de control motor drylin® E D3

Sistem de control pentru toate motoarele igus® DC

Automatizare simplă direct la sistemul de control fără software și PC Operare cu comutator de limitare sau via consumul de energie al motorului Funcționare stânga/dreapta și controlul vitezei direct pe carcasă. Opțiune pentru comutatoare/joystick-uri externe. Moduri diferite de funcționare, funcționare prin impulsuri și funcționare continuă. Diverse rampe de accelerare reglabile. Alimentare cu energie via 24 V / 2,5 A.

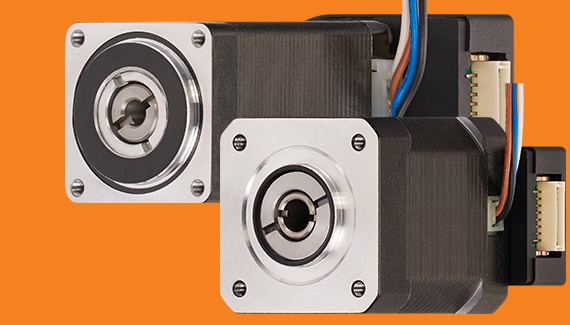

motor pas cu pas NEMA17

drylin® E NEMA 17

Micuțul cu multă putere

Acest motor mic poate fi impresionant, cu un cuplu bun și viteze mari. Mișcări sigure, rapide ale sarcinilor mai mici.

motor pas cu pas NEMA23

drylin® E NEMA 23

Cea mai populară dimensiune a motorului pas cu pas

Cuplul ridicat și viteza mare sunt principalele avantaje. Acest motor este cea mai bună alegere pentru majoritatea aplicațiilor din gama de sarcină medie.

motor pas cu pas NEMA23XL

drylin® E NEMA 23XL

Motorul de putere, dimensiune medie

O evoluție avansată a modelului NEMA23 tipic, cu aproximativ dublul cuplului. Dimensiunile de montare sunt aceleași ca la NEMA23, astfel încât pot fi utilizate pe aceeași față de montare.

motor pas cu pas NEMA34

drylin® E NEMA 34

Dimensiune mare, pachet de alimentare

Aplicațiile cu sarcini mari ar trebui să utilizeze acest tip mare. Suprastructuri de mare capacitate sau cu șină dublă paralelă reprezintă medii de lucru tipice.

Motoare cu ax drylin® E

drylin® E - motoare cu ax

Acestea sunt utilizate la soluții independente pentru designul clientului în spații închise de instalare.

Motoare DC - Rotire simplă

drylin® E - motoare DC

Mișcări liniare simple pot fi implementate cu motoare DC. Motorul poate fi rotit cu o baterie sau cu o unitate de alimentare simplă.

Motor codificator drylin® E IP65/IP68

drylin® E - NEMA23 IP65 & IP68

Motoarele pas cu pas IP65 (apă de pulverizare) și IP86 (submersibile) sunt ideale pentru aplicații în medii umede.

drylin® E - reductor de cuplu pentru motoare pas cu pas

drylin® E - reductor de cuplu pentru motoare pas cu pas

Implementați reglajele formatelor grele sau ale mișcărilor de cursă, chiar și cu motoare mai mici.

Motoare drylin® DC cu pană de ghidare

Motoare drylin® DC cu pană de ghidare

Motoare drylin® DC cu pană de ghidare

Kituri adaptoare drylin® E pentru servomotoare

Kituri adaptoare pentru servomotoare

Kituri adaptoare drylin® E pentru servomotoare

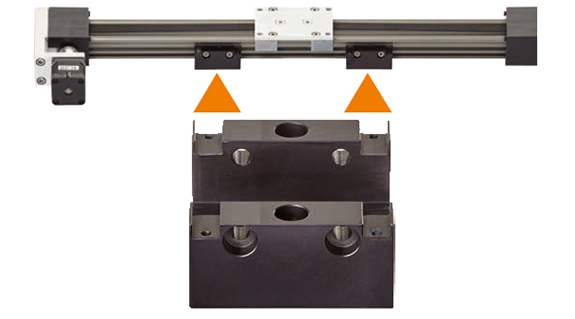

Accesorii drylin® E

Distanțier, flanșă motor și cuplaj datorită combinațiilor potrivite de mese liniare și motor.

Accesorii drylin® E

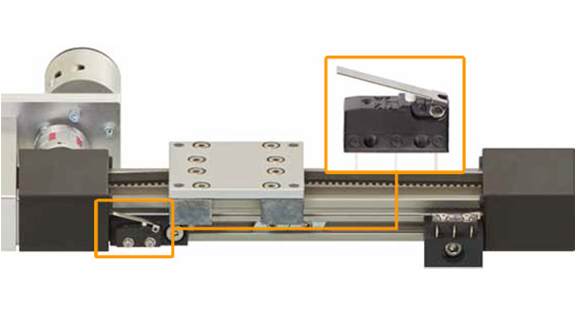

drylin® E - comutator de capăt și de referință

Comutator de capăt și de referință potrivit pentru axe liniare drylin®

drylin® E - comutator de capăt și de referință

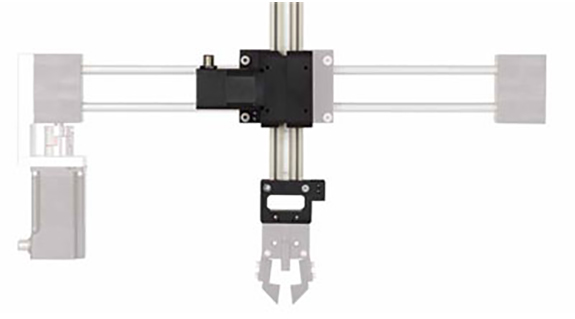

GRW-0630 - foarte dinamică la sarcini mici

Axă suport consolă mică și ușoară pentru aplicații de „preluare și amplasare”

GRW-0630 - foarte dinamică la sarcini mici

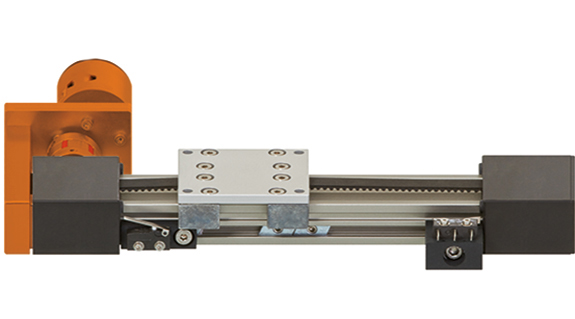

Acționare pentru poduri rulante - Unitate de acționare pentru poduri rulante drylin® E

Unitate de acționare drylin® E pentru poduri rulante - economie de spațiu pentru structuri cu poduri rulante

Acționare pentru poduri rulante - Unitate de acționare pentru poduri rulante drylin® E

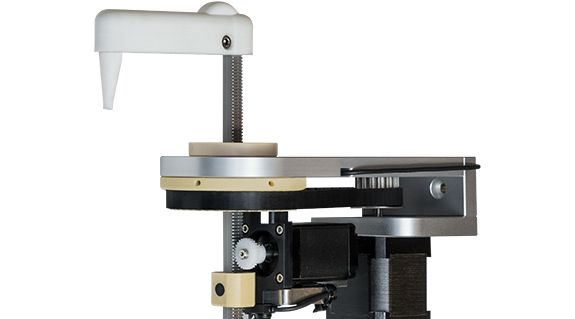

Stroke x2 for gantries ...

z axis with longer stroke for the lubrication-free drylin® boom arm axes

Stroke x2 for gantries ...

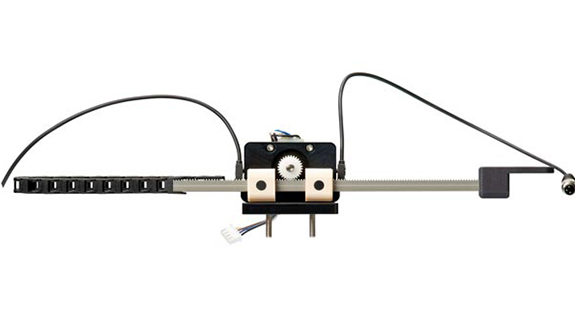

drylin® Q - gripper axis

drylin® Q - gripper axis, move components within confined spaces and at low weight

drylin® Q - gripper axis

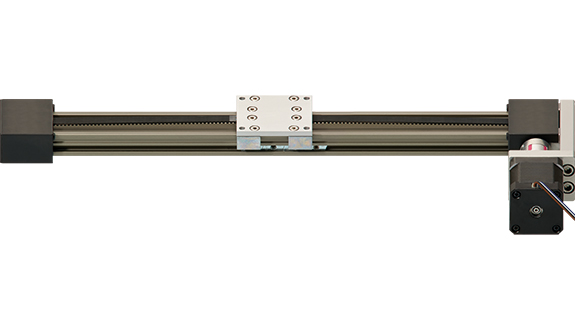

Axe liniare electrice cu motor drylin® E

Axe liniare electrice cu motor drylin® E

Axe liniare electrice cu motor drylin® E

Gama de poduri rulante drylin® E

drylin® poduri rulante - orizontale, în linie, de interior

Gama de poduri rulante drylin® E

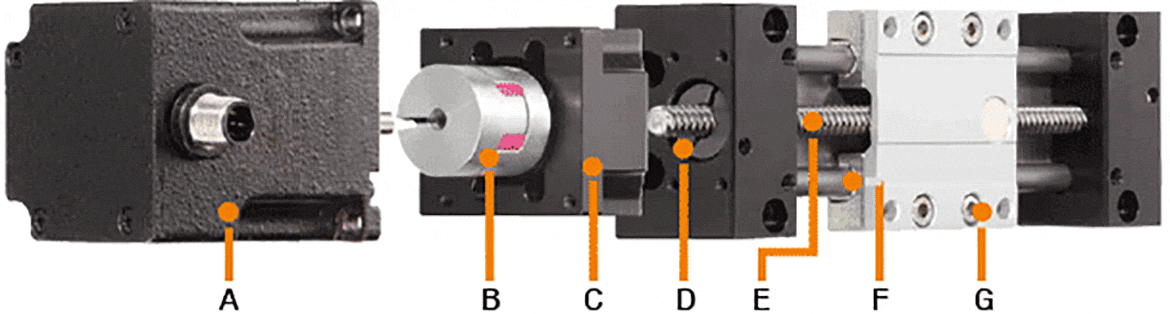

A = motoare pas cu pas igus®

Rentabilitate

Soluție fără întreținere

Patru dimensiuni de instalare

15 variante


B = Cuplaj cu dinți
C = Flanșă motor: conexiune pentru motoare pas cu pas
D = Suporturi șurub de acționare rulmenți cu bile
E = Curea dințată, trapezoidală sau filet elicoidal înalt
F = Garnituri fabricate din iglidur® J fără întreținere
G = Sistem de ghidare liniar fără întreținere cu lagăre din polimer

dimensiune motor date motor axă posibilă/recomandată
acționare cu curea
ax
NEMA17 Cuplu de fixare Mo[Nm]=0,5
dimensiune flanșă 42mm
ZLW-0630
ZLW-1040
SAW-0630
SAW-1040
SHT-12
SLW-1040
SLW-1080
NEMA23 Cuplu de fixare Mo[Nm]=2,0
dimensiune flanșă 56mm
ZLW-0630
ZLW-1040
ZAW-1040
SAW-1040
SHT-12
SLW-1040
SLW-1080
SHT-20
SLW-1660*
SLW-2080*
NEMA23XL Cuplu de fixare Mo[Nm]=3,5
dimensiune flanșă 60mm
ZLW-0630
ZLW-1040
ZAW-1040
SAW-1040
SHT-12
SLW-1040
SLW-1080
SHT-20
SLW-1660*
SLW-2080*
NEMA34 Cuplu de fixare Mo[Nm]=5,9
dimensiune flanșă 86mm
ZLW-1660 SHT-20
SLW-1660*
SLW-2080*

* = la cerere
