Prezentarea generală a axelor liniare

Acționarea potrivită pentru sistemul dvs

Tehnologia de acționare drylin constă dintr-o gamă largă de produse, de la axe liniare ușoare realizate din polimer până la soluții solide din oțel inoxidabil; acestea funcționează fără utilizarea de lubrifianți externi. Mișcarea axelor liniare se realizează prin șuruburi de acționare, curele dințate sau cremaliere. igus oferă clienților soluții potrivite pentru cele mai individuale aplicații. La toate sistemele, lungimea cursei poate fi selectată liber, iar acționarea unităților liniare poate fi implementată folosind echipamente disponibile opțional sub formă de roți de mână sau diverse motoare. Masele de poziționare conduse de șuruburile de acționare sunt alegerea preferată pentru aplicațiile cu forțe axiale de forfecare ridicate, care necesită, prin urmare, cea mai mare precizie.

În ceea ce privește modelele, modulele liniare pot fi echipate cu șuruburi de acționare trapezoidale sau cu filet elicoidal înalt. Axele liniare cu acționări cu curea dințată sunt proiectate pentru curse lungi și cele mai mari viteze, la aplicații cu repetabilitate mare și timpi de ciclu scurți.

Unitățile liniare pentru viteză mare și curse lungi cu transmisia directă a puterii prin intermediul cremalierelor oferă avantajul de a permite mai multor cărucioare să se deplaseze independent și fără joc între ele, pe un sistem.

Axe liniare cu unitate cu șurub de acționare

Unități liniare cu șurub de acționare

Rentabile și cu reglare precisă a formatului

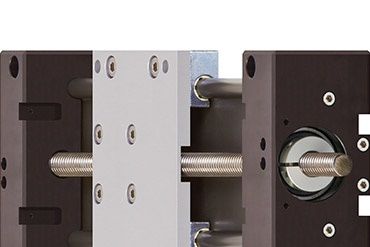

Axe liniare cu unitate cu șurub de acționare

Axe liniare cu acționare cu curea dințată

Acționări liniare cu curele dințate

Foarte eficiente datorită inerției reduse

Axe liniare cu acționare cu curea dințată

Axă suport consolă cu greutate redusă

Precizie maximă chiar și la curse lungi

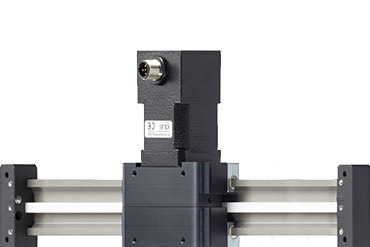

Axe cu suport-consolă

Unitate cu șurub de acționare: avantaje și dezavantaje

Când se utilizează?

Pentru reglajele formatului
În medii extreme
Când este necesară o soluție eficientă din punct de vedere al costurilor, gata de montat
Când este necesară rezistența la coroziune
Când este necesară funcționarea silențioasă

Când nu se utilizează?

Când sarcini mari trebuie să se deplaseze cu forțe extrem de dinamice
Când este necesară o precizie de poziționare < 0,1mm
Când este necesară o performanță ridicată la funcționare continuă

Structura unei axe cu șurub de acționare igus

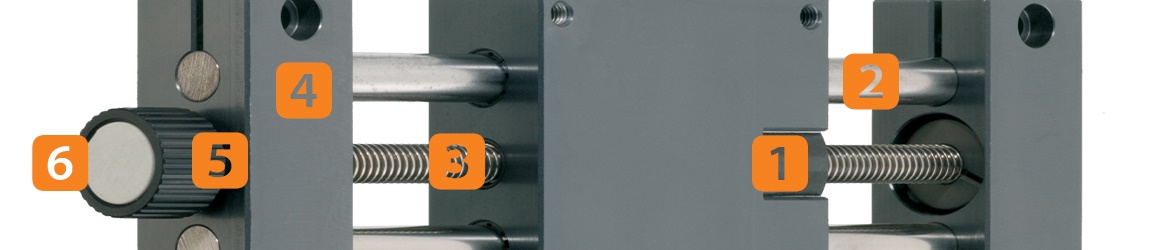

Axa șurubului de acționare igus în secțiune transversală

Fără lubrifiere datorită lagărelor și piulițelor din polimer

3 materiale pentru arbore

8 pași de filet trapezoidal, 4 pași de filet elicoidal înalt

Material pentru corp din oțel inoxidabil, aluminiu, zinc sau polimer

Șurub de acționare prelucrat conform desenului sau arbore de acționare simplu

Accesorii disponibile

Acționare cu curea dințată: avantaje și dezavantaje

Când se utilizează?

Poziționarea rapidă a sarcinilor mici
Pentru structuri cu profil redus
Funcționare silențioasă și continuă
Utilizare sub apă cu curea UW
Versiune de bază ca soluție cu preț redus

Când nu se utilizează?

Când sarcini mari trebuie mutate la viteze mari
Când este necesară o precizie de poziționare < 0,1mm

Structura unei axe cu curea dințată igus

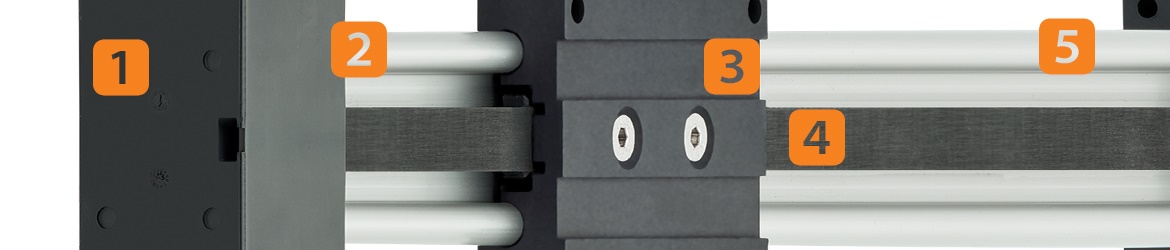

Axa cu curea dințată de la igus în secțiune transversală

Suporturi de capăt cu rulmenți cu bile

Ghidaj liniar fără lubrifiere cu lagăre de alunecare din polimer

Diferite lungimi pentru cărucior

Curea dințată din poliuretan (PU) sau neopren

Aluminiu eloxat

Acționare liniară cu cremalieră: avantaje și dezavantaje

Când se utilizează?

Aplicații de preluare și amplasare cu dinamică ridicată
Pentru structura compactă a aplicației
Ca axă z la roboți portal cu mai multe axe

Când nu se utilizează?

Sarcini mari
Blocare automată
Domenii de aplicații cu multă murdărie

Structura unei axe cu cremalieră igus (axa z)

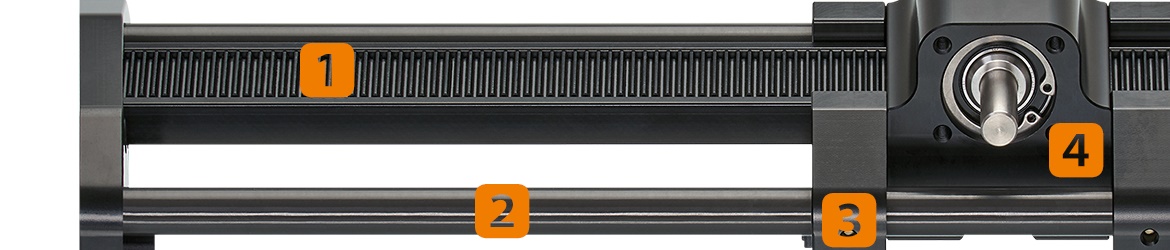

Axa cu cremalieră de la igus în secțiune transversală

Transmiterea forței direct prin suport

Rigiditate torsională datorită arborelui tubular din aluminiu drylin AWMR

Fără lubrifiere și fără întreținere datorită garniturilor liniare drylin R

Masa dinamică (0,9 kg) permite funcționarea rapidă

Configurator pentru tehnologia de acționare drylin

În numai câțiva pași la sistemul de acționare echipat

Cu configuratorul online pentru tehnologia de acționare veți primi sistemul tehnologiei de acționare potrivite, în funcție de cerințele dvs. De asemenea, aveți opțiunea de a solicita sau comanda atât motoare, cât și alte accesorii, precum sistemul de control al motorului.

Configurare rapidă și ușoară
Accesorii opționale
Listă de piese detaliată
Livrare rapidă

Configurați acum sistemul tehnologiei de acționare

Alinierea corectă a motorului pentru axa liniară

În instrucțiunile noastre veți afla care aliniere a conexiunilor electrice, de exemplu, conexiunea pentru motor, codificator sau frână, este cea mai potrivită pentru axa liniară.
Definim alinierea în grade (privind motorul din spate).

Descărcați instrucțiunile

Exemple de aplicații ale clienților

Dispozitiv pentru verificarea cordoanelor de sudură

Dispozitiv de testare la îndoire

Acest dispozitiv a fost construit pentru a testa bine sudurile. Îndoirea mostrelor cu o forță de 5.000 N este posibilă cu această mașină. În plus față de gama standard de unități cu șurub de acționare drylin, care implementează reglarea formatului matriței de îndoire, sunt utilizate și ghidaje liniare ale seriei W drylin. Cu acestea, distanțele de suport specificate sunt reglabile.

Sudurile sunt supuse testelor de stres

Acționări liniare la unitate de preluare și amplasare a comenzilor

Asistată de unități liniare drylin cu axe cu curea dințată (ZL 1040 și ZLW 1080), o stație de preluare automată echipată cu camere 2D și 3D recunoaște automat containerele goale. Sistemele sunt lipsite de lubrifiere sută la sută și se caracterizează printr-o netezime extremă, obținerea de viteze mari și un grad mare de precizie.
