Portcabluri ESD

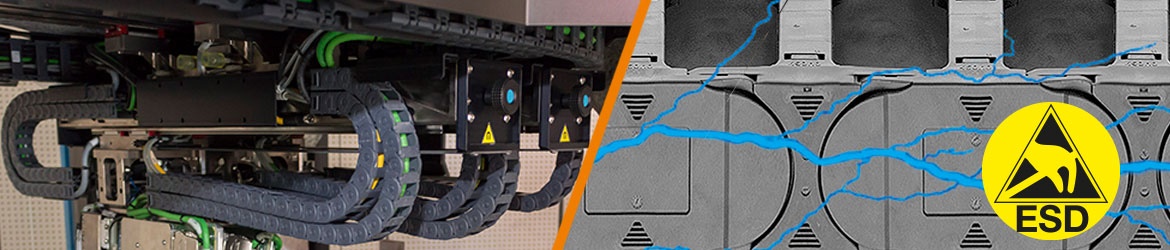

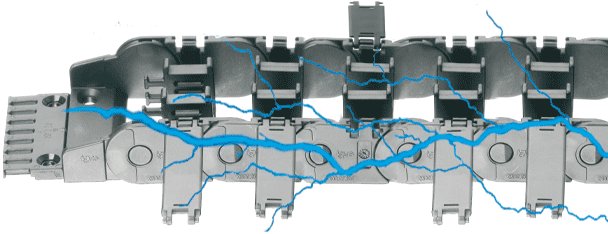

Lanțurile energetice realizate din material conductiv ESD sunt utilizate pentru a evita încărcarea statică în procesele de fabricație a componentelor sau ansamblurilor electronice. Măsurătorile rezistenței la scurgere a suprafeței electrice pentru lanțurile energetice igus® cu materialul special igumid® GC au fost efectuate în 1992 de igus® SE & Co. KG împreună cu PTB (Physikalisch-Technische-Bundesanstalt) din Braunschweig, completate de certificări suplimentare în 1998 și 1999 în conformitate cu DIN 53482 și cu orientările privind electricitatea statică ZH1/200 ale Federației Asociațiilor Comerciale.

Beneficiile dumneavoastră cu produsele ESD

Material ESD testat cu peste 10 milioane de cicluri pentru cele mai înalte cerințe
Lanțuri energetice care pot fi deschise, cu elemente de conectare și compartimentare internă în design ESD, disponibile din stoc
Produs standardizat - igumid ESD
Dovedit de ani de zile în utilizare în zonele de protecție EX
Termene de livrare scurte: 7.00 - 20.00 Serviciul de comandă și livrare

E2/000 ESD

Lanțuri energetice din două piese pentru o gamă largă de aplicații

Seria 1500 ESD

Înălțime interioară hi: 21mm
Lățime interioară Bi: 15 - 80mm
Raza de curbură R: 38 - 145mm
Pas: 33.3mm

Mergeți la Seria 1500 ESD

Seria 2500 ESD

Înălțime interioară hi: 25mm
Lățime interioară Bi: 25 - 125mm
Raza de curbură R: 55 - 175mm
Pas: 46mm

La seria 2500 ESD

Seria 2700 ESD

Înălțime interioară hi: 35mm
Lățime interioară Bi: 50 - 125mm
Raza de curbură R: 63 - 150mm
Pas: 56mm

Pentru seria 2700 ESD

E4.1 ESD

O serie pentru aproape toate aplicațiile

Seria E4.21 ESD

Înălțime interioară hi: 21mm
Lățime interioară Bi: 30 - 70mm
Raza de curbură R: 048 - 100mm
Pas: 30.5mm

Mergeți la seria E4.21 ESD

Seria E4.28 ESD

Înălțime interioară hi: 28mm
Lățimi interioare Bi: 40 - 125mm
Raza de curbură R: 055 - 125mm
Pas: 46mm

Pentru seria E4.28 ESD

Seria E4.32 ESD

Înălțime interioară hi: 32mm
Lățimi interioare Bi: 50 - 200mm
Raza de curbură R: 063 - 250mm
Pas: 56mm

Pentru seria E4.32 ESD

Seria E4.42 ESD

Înălțime interioară hi: 42mm
Lățimi interioare Bi: 50 - 200mm
Raza de curbură R: 075 - 250mm
Pas: 67mm

Pentru seria E4.42 ESD

Seria E4.56 ESD

Înălțime interioară hi: 56mm
Lățime interioară Bi: 75 - 300mm
Raza de curbură R: 135 - 250mm
Pas: 91mm

Pentru seria E4.56 ESD

Seria E4.80 ESD

Înălțime interioară hi: 80mm
Lățime interioară Bi: 75 - 300mm
Raza de curbură R: 200 - 300mm
Pas: 111mm

Pentru seria E4.80 ESD

fermoar ESD

Deschidere rapidă a fermoarului

Seria 07 ESD

Înălțime interioară hi: 10.3mm
Lățime interioară Bi: 10 - 50mm
Raza de curbură R: 18 - 38mm
Pas: 20mm

Pentru seria 07 ESD

Seria 09 ESD

Înălțime interioară hi: 15mm
Lățime interioară Bi: 16 - 50mm
Raza de curbură R: 28 - 48mm
Pas: 20mm

La seria 09 ESD

E2 micro ESD

Cele mai mici dimensiuni

Seria E2C.10 ESD

Înălțime interioară hi: 10.5mm
Lățime interioară Bi: 16 - 30mm
Raza de curbură R: 18 - 38mm
Pas: 20mm

Mergeți la seria E2C.10 ESD

Seria E2C.15 ESD

Înălțime interioară hi: 15mm
Lățime interioară Bi: 16 - 30mm
Raza de curbură R: 28 - 48mm
Pas: 20mm

Pentru seria E2C.15 ESD

E4/ușor ESD

Ușoară, stabilă și rentabilă

Seria 14240 ESD

Înălțime interioară hi: 62mm
Lățime interioară Bi: 50 - 200mm
Raza de curbură R: 150 - 250mm
Pas: 91mm

La seria 14240 ESD

Seria 15050 ESD

Înălțime interioară hi: 80mm
Lățime interioară Bi: 75 - 300mm
Raza de curbură R: 150 - 250mm
Pas: 91mm

La seria 15050 ESD

E6 ESD

Silențios de la 27dB(A), vibrații reduse și adecvat pentru camere curate

Seria E6.29 ESD

Înălțime interioară hi: 29mm
Lățime interioară Bi: 30 - 100mm
Raza de curbură R: 55 - 150mm
Pas: 22mm

Pentru seria E6.29 ESD

Seria E6.40 ESD

Înălțime interioară hi: 40mm
Lățime interioară Bi: 40 - 125mm
Raza de curbură R: 63 - 150mm
Pas: 27.8mm

Pentru seria E6.40 ESD

Seria E6.52 ESD

Înălțime interioară hi: 52mm
Lățime interioară Bi: 40 - 125mm
Raza de curbură R: 75 - 150mm
Pas: 30mm

Mergeți la E6.52 Seria ESD

triflex® R ESD

În special pentru aplicații robotizate, design închis

Seria TRC.40 ESD

Înălțime interioară Bi 1: 15mm
Înălțimea interioară Bi 2: 13mm
Raza de îndoire R: 58mm
Pas: 13.9mm

Mergeți la lanțurile triflex R ESD

Seria TRC.60 ESD

Înălțime interioară Bi 1: 22,5 mm
Înălțimea interioară Bi 2: 19,5 mm
Raza de îndoire R: 87mm
Pas: 20.4mm

Mergeți la lanțurile triflex R ESD

Seria TRC.70 ESD

Înălțime interioară Bi 1: 28mm
Înălțimea interioară Bi 2: 24 mm
Raza de îndoire R: 110mm
Pas: 25.6mm

Mergeți la lanțurile triflex R ESD

Cablu panglică e-skin plat ESD

Pentru piese sensibile la ESD în camere curate. Compatibil cu camere curate până la clasa ISO 1

Înălțimea interioară hi: 12mm
Înălțimea exterioară ha: 13mm
Număr de camere: 2 - 6
Diametrul cablului: 10mm

Pentru e-skin plat ESD

Informații ESD

Instrucțiuni de asamblare ESD

Mergeți la instrucțiunile de asamblare ESD

Mai multe lanțuri energetice

Testarea ESD în laboratorul igus

igus recomandă materialul igumid ESD pentru aplicații în producția de componente electrice sensibile și în medii cu potențial exploziv (ATEX) pentru a putea disipa energia electrostatică care poate apărea.

igumid ESD depășește chiar materialul standard igumid G în ceea ce privește unele cerințe mecanice și a fost testat cu peste 10 milioane de cicluri în centrul tehnic igus.

Notă: Conform declarației TÜV Rheinland 557/ Ex 125071309.00 / 17, lanțurile energetice igus nu intră în domeniul de aplicare al Directivei 2014/34/UE
