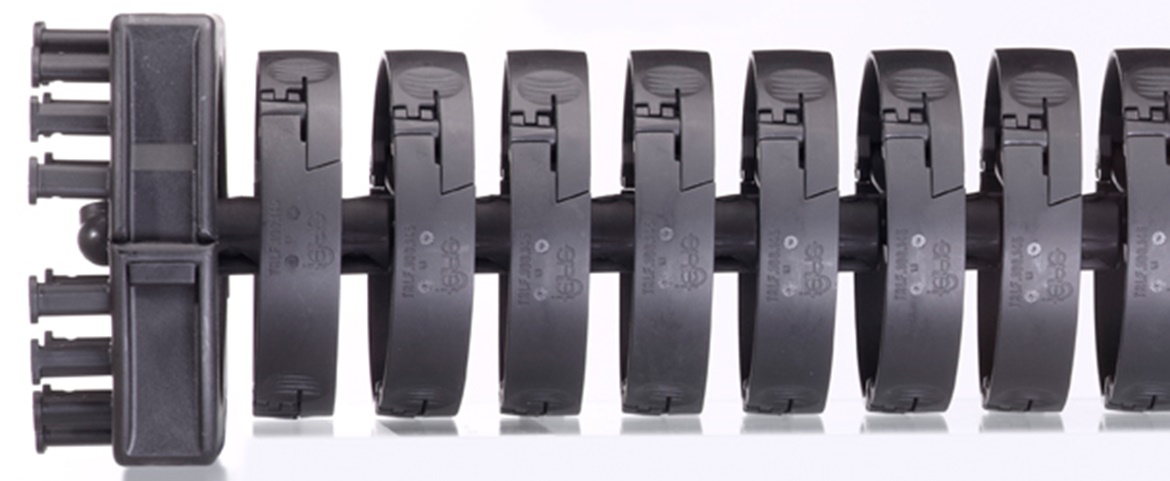

Sistem igus® triflex® R "light" - controlul mișcării pe toate axele

Detalii ale principiului de funcționare

Mecanism de deschidere "ușoară"

Cablurile și furtunurile pot fi simplu apăsate în lanț cu degetul mare. Aceasta reduce timpul de asamblare cu până la 80%.

Testat de igus®

Reduceți timpul de asamblare și economisiți 80% din timp

Timpul de asamblare: introducerea a 2 cabluri Ø 6 și 10 mm (vă vom oferi cu plăcere detalii despre acestea și multe alte teste)

Exemplu de aplicație

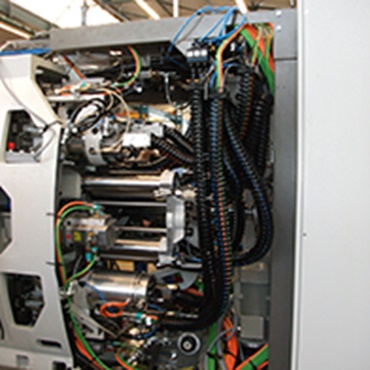

Strung CNC automat cu mai multe axe

O gazdă a e-chains® triflex® R la un strung CNC automat cu mai multe axe. Asamblare rapidă a cablurilor datorită mecanismului "ușor"

Detalii ale principiului de funcționare

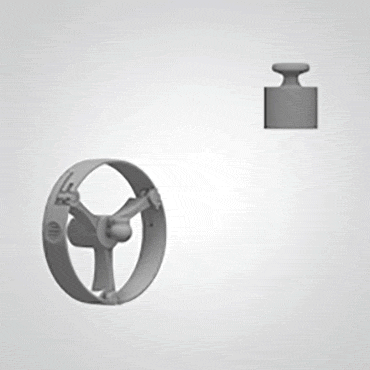

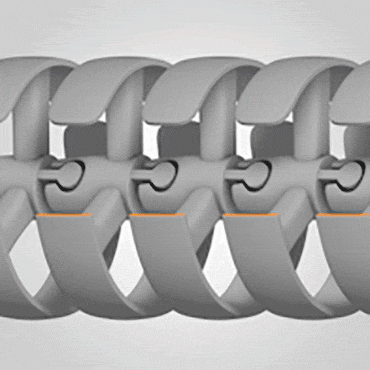

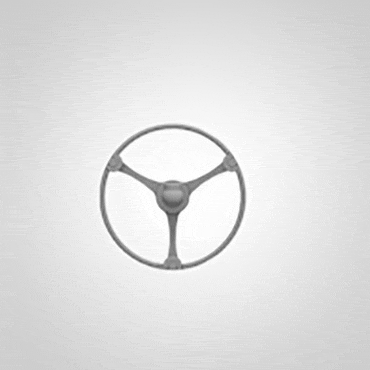

Principiul de remorcare

Datorită mecanismului special de remorcare, triflex® R poate absorbi forțe mari de tracțiune.

Testat de igus®

Test 3602: testul forței de tracțiune

Testul forței de tracțiune cu TRE.100.145 în laboratorul igus®: forță de tracțiune de 3846 N

Exemplu de aplicație

Robot de sudare

Accelerațiile mari și schimbările de direcție sunt tipice pentru mișcările de robot. Legăturile stau împreună datorită mecanismului de remorcare igus®.

Detalii ale principiului de funcționare

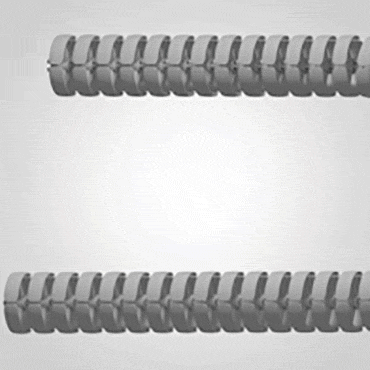

rază de îndoire minimă

Toate tipurile triflex® R sunt clasificate cu o rază de îndoire minimă definită. Acest lucru asigură că nici cablurile, nici furtunurile nu sunt strânse prea mult și deteriorate ca rezultat. Aceasta crește fiabilitatea operațională a aplicației și durata de viață a cablurilor și furtunurilor.

Testat de igus®

Test 3418: rezistența la rupere

Testarea rezistenței maxime la rupere a razei. Min. 217 N sarcină la opritorul de precizie al razei extreme, de ex. pentru un TRC.40.058

Exemplu de aplicație

Robot de paletizare

Cele mai mici dimensiuni ale robotului necesită, de asemenea, cele mai înguste raze de control la cabluri. triflex® protejează cablurile și furtunurile datorită razei de îndoire minime definite

Detalii ale principiului de funcționare

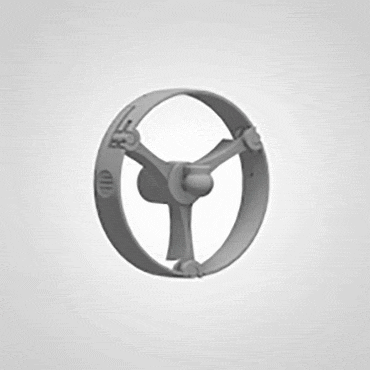

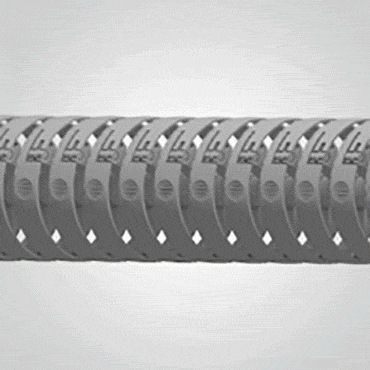

Opritor de precizie al torsiunii

Fiecare verigă de lanț triflex® R are o oprire a torsiunii la aproximativ +/-10°. Aceasta distribuie torsiunea care are loc la aplicațiile robotului pe toată lungimea lanțului și mărește durata de viață a furtunurilor și cablurilor.

Testat de igus®

Test: torsiune

Laboratorul igus® testează la torsiune triflex® R și cabluri, pe durata cărora triflex® R este răsucit și "suflecat"

Exemplu de aplicație

Robot de sudare

Miscari înguste de răsucire si torsiune au loc in mod special la capul robotului. În acest caz, triflex® R limitează răsucirea cablurilor cu opritorul de torsiune definit și distribuie răsucirea pe o lungime mai mare. Aceasta crește durata de viață a cablurilor și furtunurilor.

Detalii ale principiului de funcționare

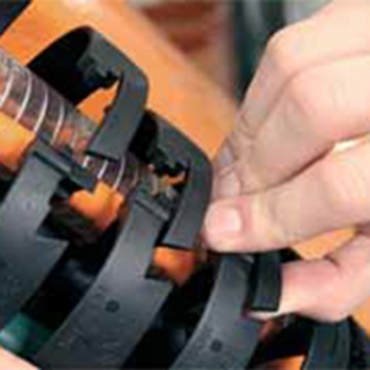

Deschidere și închidere ușoară cu mâna sau cu șurubelnița. Racorduri sigure, blocate în funcție de formă între traverse cu deschidere curbă și elementul structural. Pentru umplerea ușoară a cablurilor și furtunurilor chiar și cu diametre mari!

Testat de igus®

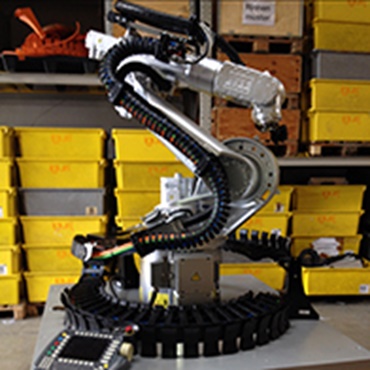

TRLF. 65 la robotul de testare igus® - setările de testare pe baza terenului oferă o fiabilitate maximă a produsului.

Exemplu de aplicație

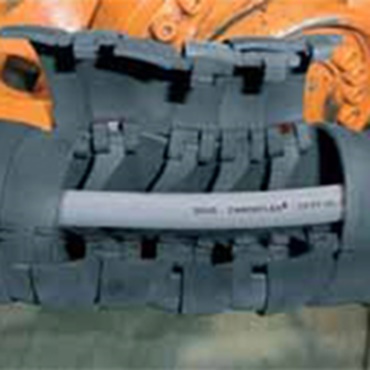

triflex® R TRLF - versiunea light - ușor de deschis cu mâna sau cu șurubelnița

Detalii ale principiului de funcționare

Seria TRL este cu 50% mai ușoară și cu 58% mai accesibilă ca preț decât versiunea comparabilă TRE. Economisiți de două ori, la greutate și la preț.

Testat de igus®

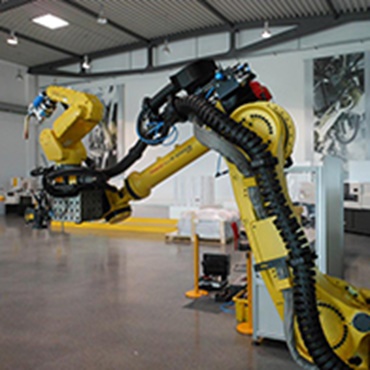

igus® TRLF la aplicația celulei de test Fanuc - axa 2-3

Exemplu de aplicație

TRL la o mașină-unealtă - umplere rapidă - și eficientă din punct de vedere al costurilor.

Detalii ale principiului de funcționare

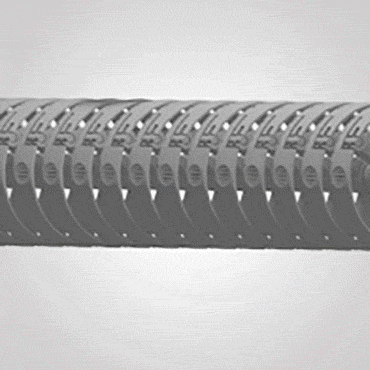

Ușor de asamblat / demontat

Datorită designului său modular, triflex® R poate fi extins și scurtat la cerere. Acest lucru oferă o flexibilitate maximă pentru orice instalare.

Testat de igus®

Exemplu de asamblare

Fără tăierea cablurilor din oțel, arcuri sau altele asemenea. O piesă turnată prin injecție, prin urmare extinsă și scurtată "la cerere".

Exemplu de aplicație

Robot pentru manevrare

Așa cum este cazul la igus® e-chains® convenționale,e-chains® triflex® R pot fi extinse/scurtate în "orice" locație

Detalii ale principiului de funcționare

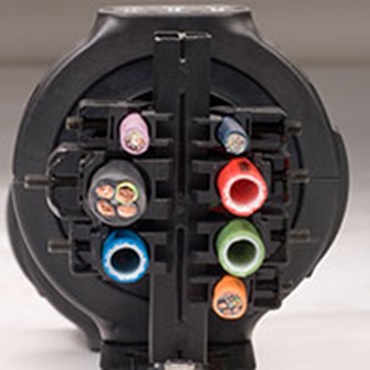

TRL + TRLF are un sistem cu 3 încăperi. Aceasta permite o separare ideală a cablurilor, furtunurilor de aer și multe altele

Testat de igus®

Ușor de umplut și de schimbat cablurile pre-echipate sau furtunurile pentru mediu.

Exemplu de aplicație

Pentru furtunuri groase, rigide și/sau multe cabluri

Detalii ale principiului de funcționare

Fiecare cavitate poate fi deschisă independent de cealaltă. Acest lucru simplifică foarte mult umplerea cu cabluri și furtunuri.

Testat de igus®

Test: test de răsucire

Rezistența la impact a unui triflex® R umplut cu cabluri este testată la răsucire

Exemplu de aplicație

Mașină de tăiat cu plasmă 3D

În completare la igus® triflex® TRE, alte e-chains® (E2/000, E4.1) și ghidaje liniare drylin® (drylin® W) sunt instalate la această mașină de tăiat cu plasmă.

Detalii ale principiului de funcționare

Accesorii modulare

Pentru asamblarea ușoară sunt disponibile console de montare cu plăci cu legături pentru cabluri. Aceasta permite reducerea rapidă și convenabilă a solicitării cu legături pentru cablu.

Testat de igus®

Test: test de tracțiune

Testarea rezistenței la tracțiune la plăcilede legătură igus® cu legătură de cablu

Exemplu de aplicație

Robot pentru manevrare

Reducerea fiabilă a solicitării și montare optimă la robot datorită legăturii de extensie.

Detalii ale principiului de funcționare

Accesorii

Prin utilizarea consolei de montare ușoară pe post de legătură de extensie, TRL și TRLF pot fi fixate/eliberate de solicitare în orice locație. "light AE" pentru TRL și TRLF - deschidere cu o șurubelniță, ușor și cu costuri eficiente

Testat de igus®

Forța de retenție a legăturii de extensie

Exemplu de aplicație

Roboți

Reducerea fiabilă a solicitării și montare optimă la robot datorită legăturii de extensie.

Detalii ale principiului de funcționare

Instrument online

Configuratorul de echipamente robotice igus® este un instrument de configurare pentru sisteme de alimentare cu energie a roboților. Cu numai câteva clicuri, configurația potrivită poate fi selectată pentru 79 de modele de roboți.

Testat de igus®

Instrument pentru configurarea roboților

Exemplu de aplicație

Comandă personalizată

Comandă direct online sau cu listă de piese.

Detalii ale principiului de funcționare

CF.Robot

Aproximativ 100 de cabluri CFRobot diferite sunt disponibile din stoc fără costuri de tăiere și cantități minime. De asemenea, furnizam cabluri complet echipate cu conectori sau ca un sistem readychain® complet, gata de instalare.

Testat de igus®

Testarea cablurilor

Toate cablurile chainflex® ROBOT dintr-un sistem de alimentare cu energie triflex® R sunt răsucite de cel puțin 3 milioane de ori, cu o distanță fixă de 1 m și o torsiune de ±180°.

Exemplu de aplicație

Complet și fiabil.

e-chain® triflex® R robot extrem de flexibil și cablurile de torsiune potrivite, durabile chainflex® CF.Robot
