Profile rol e-chain® P4: pentru greutăți de umplere și viteze foarte mari

Peste 1.000 de sisteme cu lanțuri port-cabluri convenționale sunt utilizate în mod continuu în întreaga lume. Industria, și în special construcția de macarale, impune cerințe din ce în ce mai mari în ceea ce privește lungimea de deplasare, greutatea de încărcare, viteze speciale și mari de deplasare, precum și o funcționare lină. Noi îndeplinim aceste cerințe cu sistemul P4. Sistemele de acest tip trebuie proiectate de inginerii noștri de proiectare – vă stăm la dispoziție pentru a vă oferi o ofertă. Nu ezitați să ne contactați.

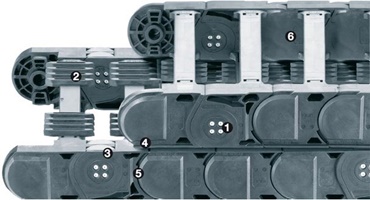

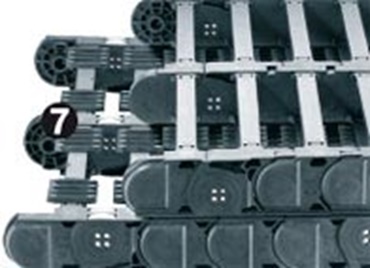

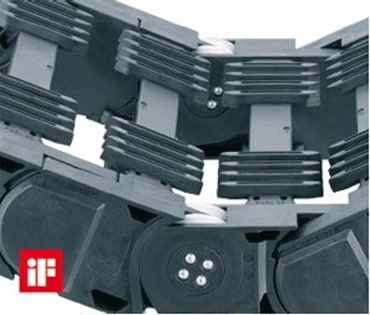

Rol e-chain® P4
  • Pasul zăvorilor lanțului cu și fără role este identic

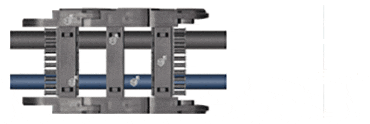

  • Rolele superioare care trec prin rolele inferioare (nu una peste alta, ca la lanțurile cu role profilate anterioare) permit o funcționare foarte lină

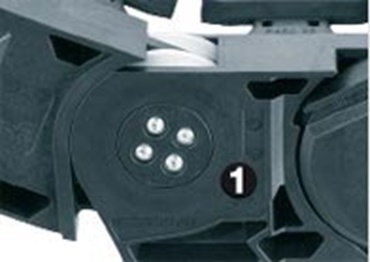

  • "Rolă de e" ă integrată în secțiunea laterală
  • Cursă lungă (până la 800 m), sarcini suplimentare ridicate (până la 30 kg/m)
  • Pentru deplasări foarte lungi și viteze ridicate de până la 10 m/s

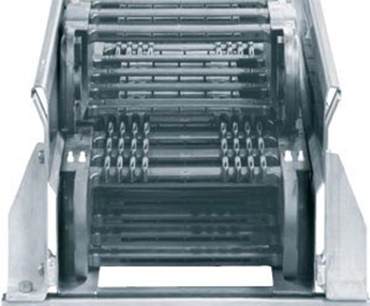

  • Barele transversale AUTO-GLIDE asigură o ghidare sigură pentru deplasări foarte lungi
  • 2 înălțimi interioare disponibile (32 și 42 mm)
  • Sistem modular P4 cu separări interne ale sistemului E4

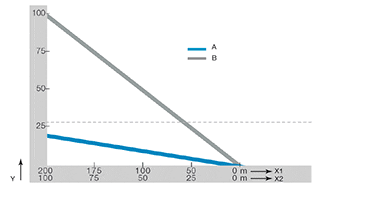

  • Reducere semnificativă a forței de acționare la mai puțin de 25 d% i pentru deplasarea lanțului energetic
  • Poate fi echipat cu sistemul de monitorizare a stării i.Sense
Avantaje suplimentare dintr-o privire de ansamblu

Date tehnice:

Planorism viteză Accelerare planare igumid G material, temperatura admisă °C Clasa de inflamabilitate, igumid G
≤ 6 [m/s] ≤ 50 [m/s2] -40°C/+120°C VDE 0304 IIC UL94-HB

Gama de produse:

Gama de produse:

P4.32

Seria P4.32
Înălțime interioară: 32 mm
Lățime interioară: 100 până la 250 mm
Lățime exterioară: 132 până la 282 mm
Înălțime exterioară: 54 mm
Rază de îndoire: 150 până la 200 mm

Solicitați acum consultanță pentru proiecte
P4.42

Seria P4.42
Înălțime interioară: 42 mm
Lățime interioară: 100 până la 200 mm
Lățime exterioară: 154 până la 254 mm
Înălțime exterioară: 64 mm
Rază de îndoire: 100 până la 350 mm

Solicitați acum consultanță pentru proiecte

Test pentru călătorii lungi

Lanțul rulant a fost testat cu o viteză de deplasare de până la 8 m/s pe o distanță de 200 m, ceea ce corespunde unei deplasări de 400 m. Sistemul complet automatizat ține cont de o gamă largă de aplicații în ceea ce privește accelerația și viteza. Pe lângă sarcina mecanică cauzată de mișcarea vehiculului de transfer, influențele mediului au un efect neîngrădit asupra lanțului energetic și cablului testat.

Sistemul P4 realizat în practică

Tehnologia de formare

Tehnologie de formare

Alimentarea dinamică a plăcilor cu ajutorul lanțurilor port-role cu profil P4 pentru o funcționare extrem de silențioasă, rapidă și fără vibrații, la viteze mari și greutăți mari de umplere.

  • Aflați mai multe
    • Încărcător portal

    Încărcător cu portal

    Lanțurile energetice cu funcționare lină și seturile de cabluri cu hamuri sunt alegerea perfectă pentru alimentarea cu energie și semnale a acestui încărcător cu portal de la Gehring Group.

  • Aflați mai multe
    • Robot liniar

    Robot liniar

    Alimentarea cu energie a rolelor rezistă permanent la accelerațiile și vitezele ridicate ale robotului liniar. Nu este necesar să faceți compromisuri în ceea ce privește disponibilitatea mașinii.

  • Aflați mai multe

    • S-ar putea să vă intereseze și acest lucru

    Sistemul P4.1

    Sistem P4.1
    Cea mai recentă generație de lanțuri portoare P4.1 cu rulmenți simpli fără întreținere și senzor inteligent de uzură asigură o durată de viață mai lungă.

    La produs
    Evoluția lanțurilor electronice de rol

    Evoluția lanțului rol e-chain

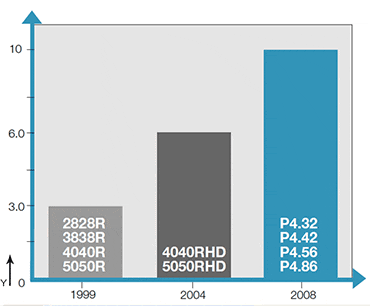

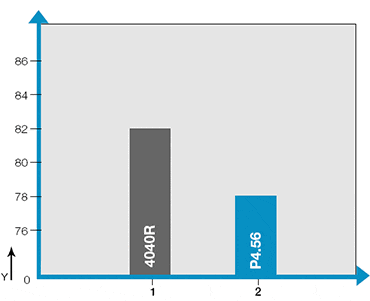

    De peste 20 de ani, îmbunătățim continuu lanțurile rol e-chain pentru deplasări lungi și sarcini grele. Acestea sunt silențioase, cu vibrații reduse, uzură redusă și necesită cu 57% mai puțin efort.

    Aflați mai multe
    Curse lungi

    Călătorii lungi
    Tot ce trebuie să știți despre lanțurile port-conducte pentru deplasări lungi d "" : sisteme de lanțuri port-conducte adecvate, domenii de aplicare, comparații între sisteme, teste, manual de instalare etc.

    Aflați mai multe
