triflex® R - portcablu 3D

Detalii ale principiului de funcţionare

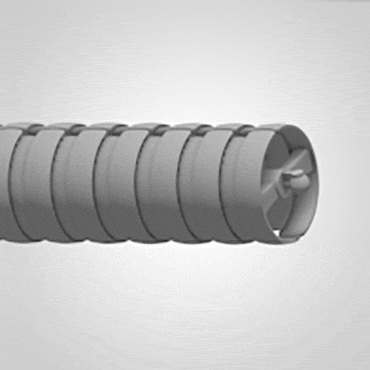

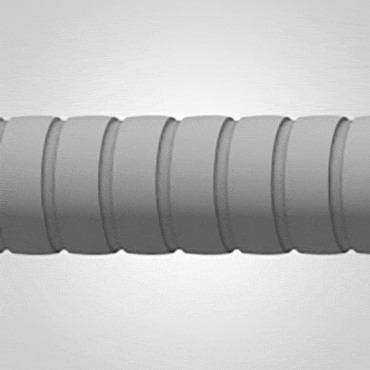

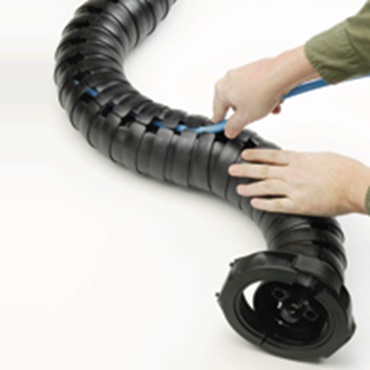

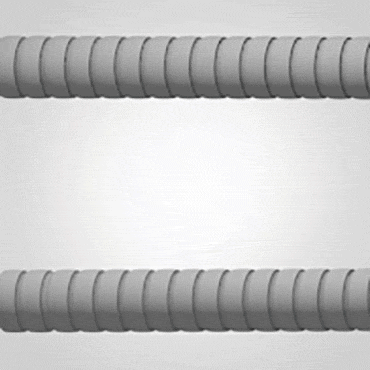

Mecanism de deschidere „uşor”

Cablurile şi furtunurile pot fi uşor apăsate în lanţ cu ajutorul degetului mare. În acest fel timpul de asamblare se reduce cu până la 80%.

Testare efectuată de către igus®

Reduce timpii de asamblare şi timpul de tăiere cu 80%

Timp de asamblare: Introducerea a 2 cabluri Ø 6 şi 10 mm (vă vom oferi cu plăcere detalii despre acestea şi multe alte teste)

Exemple de aplicaţii

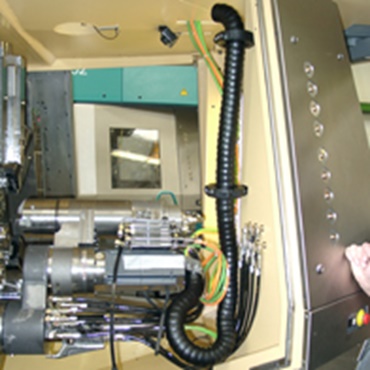

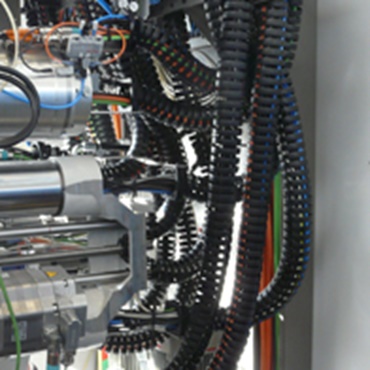

Strung multiax cu comandă numerică

O mulţime de triflex® R e-chains® la un strung multiax cu comandă numerică. Asamblare rapidă a cablului datorită mecanismului de tip „easy”

Detalii ale principiului de funcţionare

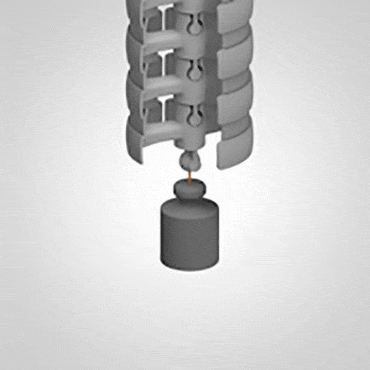

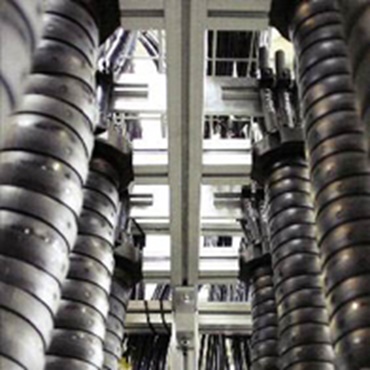

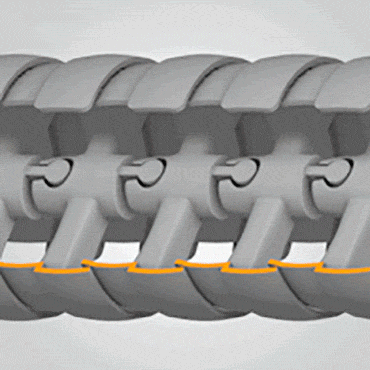

Principiul remorcii

Datorită mecanismului special tip remorcă, triflex® R poate absorbi forţe de întindere mari.

Testare efectuată de către igus®

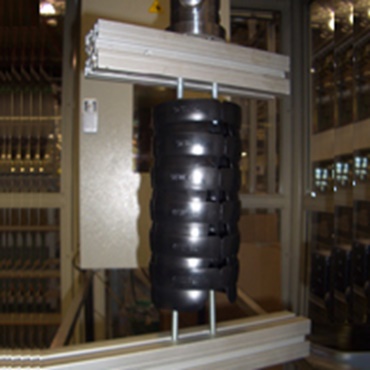

Test 3602: testul forţei de întindere

Testul forţei de întindere cu TRE.100.145 în laboratorul igus®: Forţă de întindere de 3846 N

Exemple de aplicaţii

Robot pentru sudură

Acceleraţiile mari şi schimbările de direcţie sunt tipice pentru mişcările roboţilor. Legăturile stau împreună datorită mecanismului tip remorcă igus®.

Detalii ale principiului de funcţionare

razele minime de încovoiere

Toate tipurile triflex® R sunt clasificate cu o rază de curbură minimă definită. În acest fel nici cablurile, nici furtunurile nu sunt excesiv de ciupite sau deteriorate. Astfel se măreşte fiabilitatea operaţională a aplicaţiei şi durata de viaţă a cablurilor şi furtunurilor.

Testare efectuată de către igus®

Test 3418: rezistenţă la rupere

Testarea rezistenţei maxime la rupere pe direcţia razei. Minim 217 N sarcină la limitatorul extrem pentru rază, de exemplu pentru un TRC.40.058

Exemple de aplicaţii

Robot pentru paletizare

Cele mai mici dimensiuni de robot necesită de asemenea cele mai strânse raze de control al mişcării la cabluri. triflex® protejează cablurile şi furtunurile datorită razelor de încovoiere minime definite

Detalii ale principiului de funcţionare

Limitator de torsiune

Fiecare legătură de cablu triflex® R are un limitator de torsiune de aproximativ +/-10°. În acest fel se distribuie torsiunea care apare la aplicaţiile cu roboţi de-al lungul întregii lungimi a cablului şi se măreşte durata de viaţă a furtunurilor şi cablurilor.

Testare efectuată de către igus®

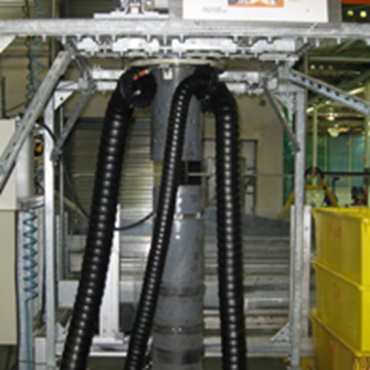

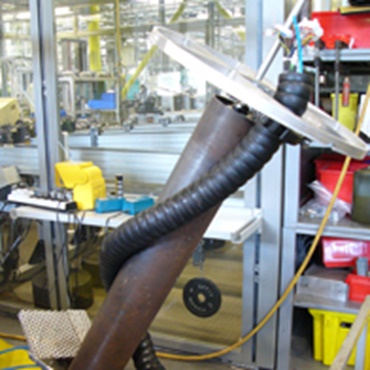

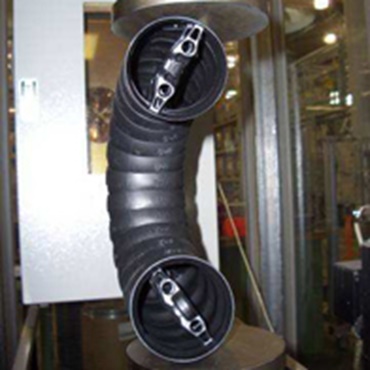

Test: Torsiune

Laboratorul igus® efectuează teste la torsiune asupra triflex® R şi cablurilor, pe durata cărora triflex® R este răsucit şi „rulat”

Exemple de aplicaţii

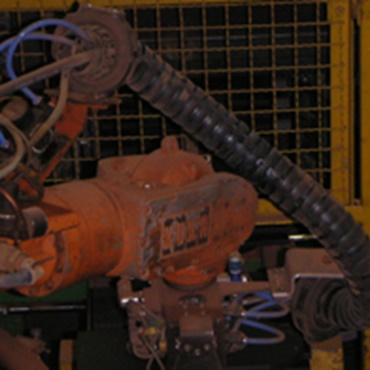

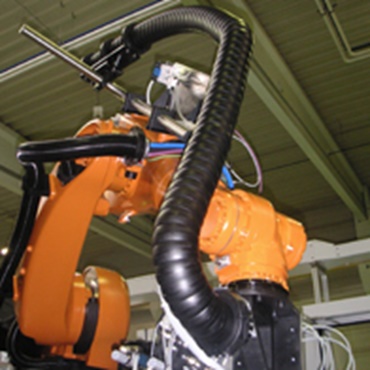

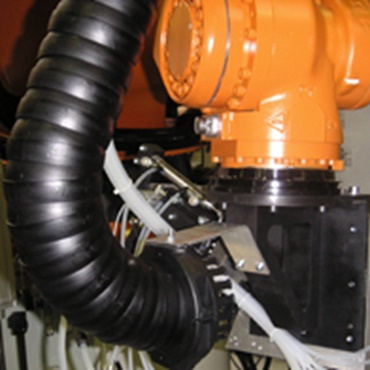

Robot pentru sudură

Mişcări strânse de răsucire şi torsiune apar în mod special la capul robotului. În acest caz, triflex® R limitează răsucirea cablurilor cu limitatorul de torsiune definit şi distribuie răsucirea pe o lungime mai mare. Aceasta creşte durata de viaţă a furtunurilor şi cablurilor.

Detalii ale principiului de funcţionare

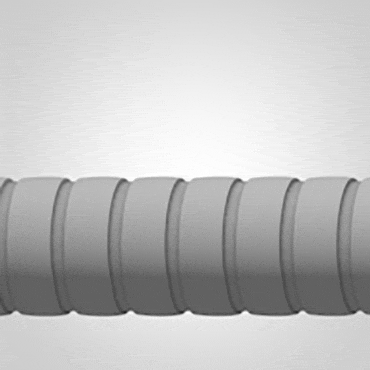

Model închis

Configuraţia TRC - „C” de la închis (closed) - este o versiune de lanţ 3D încapsulată. Această versiune este rezistentă la aşchii şi protejează cablurile şi furtunurile împotriva agenţilor dăunători.

Testare efectuată de către igus®

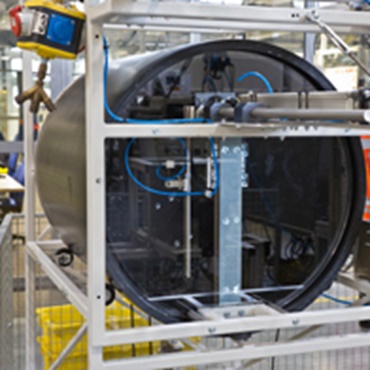

Test: etanşeitate la aşchii

Noi utilizăm tamburi speciali pentru aşchii pentru a efectua teste la etanşeitate asupra multor produse e-tube igus®. Prin utilizarea de aşchii definite (cantitate şi tip), putem efectua afirmaţii credibile pentru aplicaţii cu control al mişcării.

Exemple de aplicaţii

Fabrică de ţigle

Încărcături semnificative de praf şi murdărie la un robot de paletizare dintr-o fabrică de ţigle. triflex® R e-chains® trebuie să fie nu numai etanş, ci şi rezistent la praful abraziv.

Detalii ale principiului de funcţionare

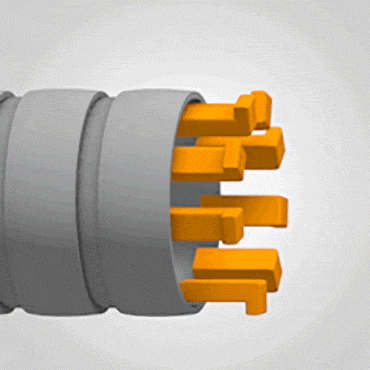

Limitatoare de exterior

Limitatoarele pentru raza de curbură în exterior oferă stabilitate maximă a razei şi protejează în mod fiabil cablurile şi furtunurile.

Testare efectuată de către igus®

Test 3242: sarcina de rupere

Testăm de asemenea în laboratorul igus® durabilitatea limitatoarelor exterioare

Exemple de aplicaţii

Maşini unelte

Pentru a proteja cablurile împotriva ruperii și pentru a menține interiorul fără margini de interferență, opritoarele de precizie ale razelor de îndoire trebuie să fie pe exterior și foarte stabile.

Detalii ale principiului de funcţionare

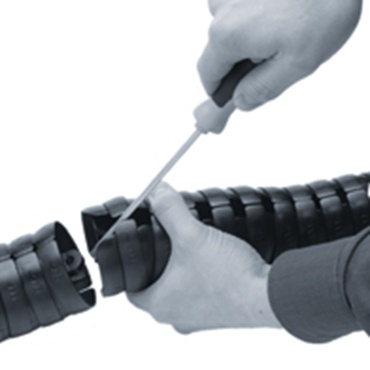

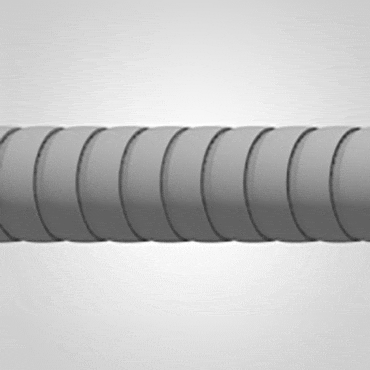

Asamblare/dezasamblare uşoară

Datorită designului modular, triflex® R se poate extinde și scurta după cum este nevoie. Acest lucru oferă o flexibilitate maximă indiferent de modul de instalare.

Testare efectuată de către igus®

Exemplu de asamblare

Fără tăierea de cabluri de oţel, arcuri sau altele asemenea. O piesă turnată prin injecţie, de aceea extinsă şi scurtată „la cerere”.

Exemple de aplicaţii

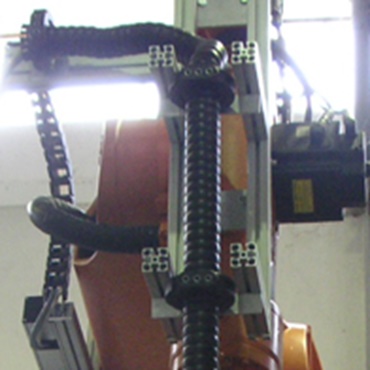

Robot de manevrare

La fel ca în cazul e-chains® igus®, e-chains® triflex® R pot fi prelungite sau scurtate în "orice" punct al lanțului.

Detalii ale principiului de funcţionare

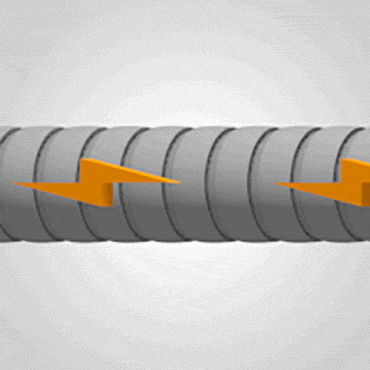

Material conductor, igumid ESD

Pentru ESD sau zone cu protecție E, variantele TRE + TRC sunt de asemenea disponibile din material "conductiv". Încercate și testate în numeroase aplicații.

Testare efectuată de către igus®

Test 3337: rezistenţă electrică

Chiar și după 500.000 de cicluri, rezistența electrică a seriei testate aici, de exemplu seria TRC.40.058.0.ESD, încă este 70 MOhm

Exemple de aplicaţii

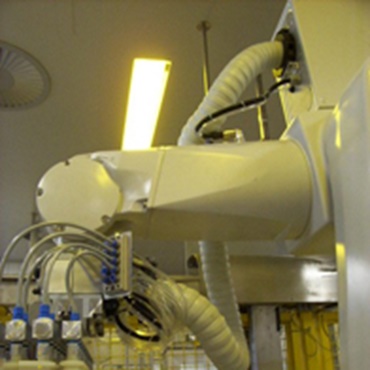

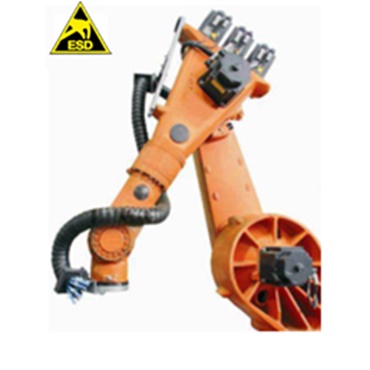

Robot medical

În multe domenii ale industriei, accentul se pune pe cerințe foarte diferite. De la protecție EX la potrivirea pentru utilizare în camere cu atmosferă controlată

Detalii ale principiului de funcţionare

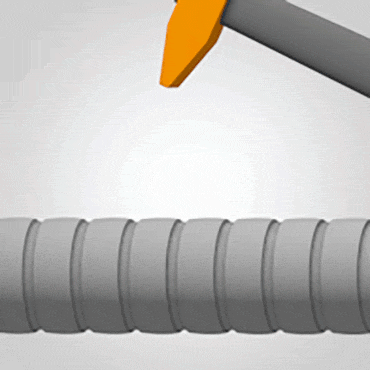

robust

Versiunea TRE/TRC este potrivită pentru aplicații solicitante cu roboți. Și-au dovedit valoarea în medii dificile de mai mulți ani.

Testare efectuată de către igus®

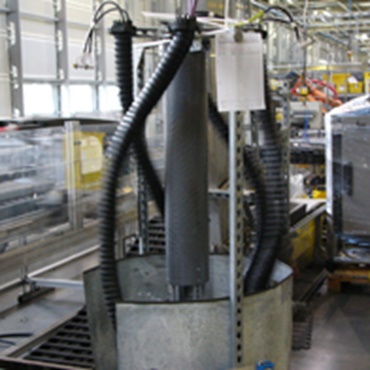

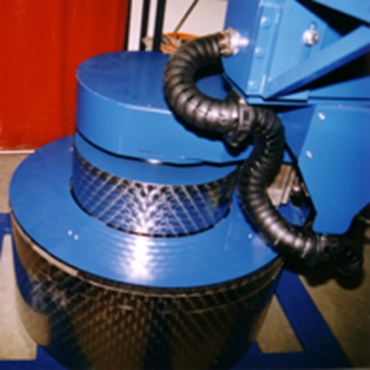

Test: test de rotire

Rezistenţa la impact a unui triflex® R umplut cu cabluri este testată cu ajutorul testelor la rotire

Exemple de aplicaţii

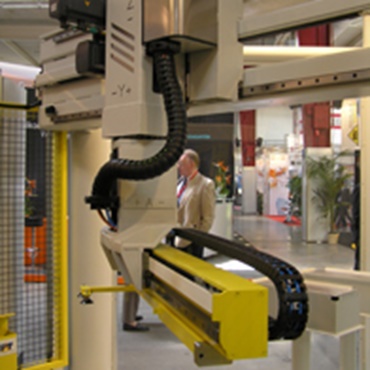

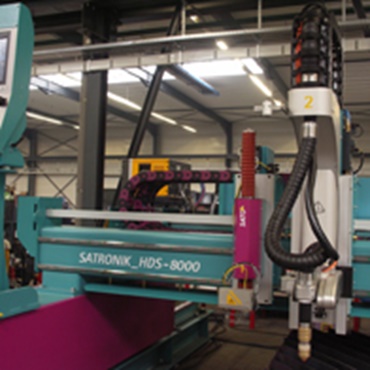

Dispozitiv de tăiere cu plasmă 3D

În plus faţă de igus® triflex® TRE, alte ghidaje liniare e-chains® (E2/000, E4.1) şi drylin® (drylin® W) sunt instalate în acest dispozitiv de tăiere cu plasmă.

Detalii ale principiului de funcţionare

Accesorii modulare

Console de montare cu plăci cu coliere pentru reducerea solicitării sunt disponibile pentru asamblare uşoară. În acest fel se permite eliberarea de solicitare a cablurilor şi furtunurilor rapid şi confortabil cu coliere de cablu. Consolele de montare sunt deschise şi închise manual.

Testare efectuată de către igus®

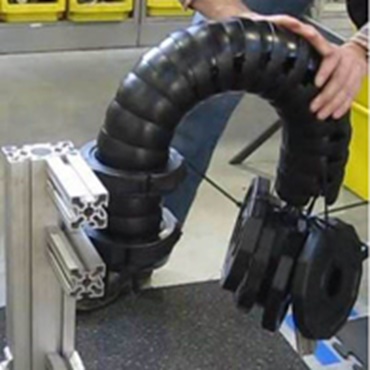

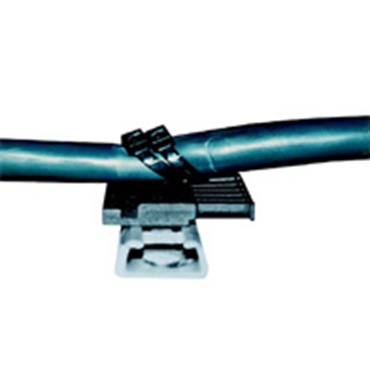

Test: Test la întindere

Testarea rezistenţei la întindere a plăcilor pieptene igus® cu colier de cablu

Exemple de aplicaţii

Robot de manevrare

Eliberare fiabilă a solicitării şi montare optimă pe robot datorită legăturii de extensie.

Detalii ale principiului de funcţionare

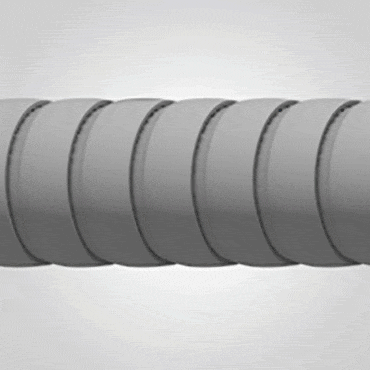

Accesorii

Prin utilizarea consolei de montare ca şi legătură de extensie, triflex® R e-chains® pot fi fixate/eliberate de solicitare în orice locaţie.

Testare efectuată de către igus®

Rezistenţa la fixare a legăturii de extensie

Exemple de aplicaţii

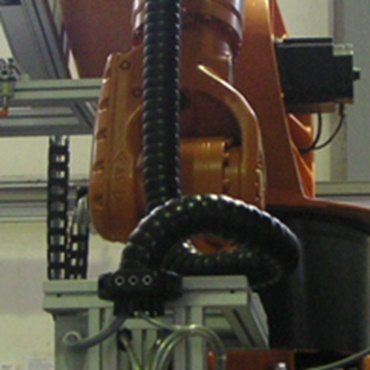

Roboţi

Eliberare fiabilă a solicitării şi montare optimă pe robot datorită legăturii de extensie.

Detalii ale principiului de funcţionare

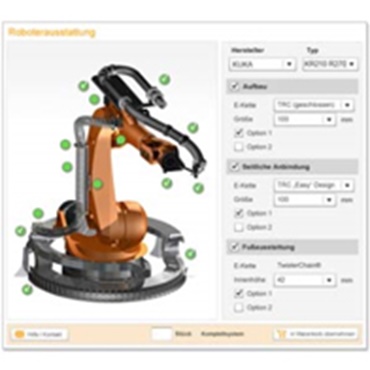

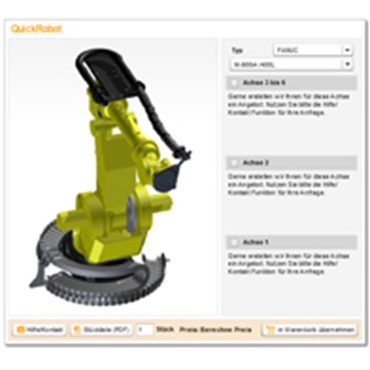

Instrument online

igus® QuickRobot este un instrument de configurare pentru sisteme de alimentare cu energie a roboţilor. Cu numai câteva clicuri, poate fi selectată configuraţia potrivită pentru 79 de modele de roboţi.

Testare efectuată de către igus®

Instrument de configurare a roboţilor

Exemple de aplicaţii

Comandă personalizată

Comandaţi direct online sau cu ajutorul listei de piese.

Detalii ale principiului de funcţionare

CF.Robot

Aproximativ 100 de cabluri CFRobot diferite sunt disponibile din stoc fără costuri de tăiere şi cantităţi minime. Livrăm de asemenea cabluri gata echipate cu conectori, sau sub formă de sistem readychain® complet, gata de instalat.

Testare efectuată de către igus®

Testare cabluri

Toate cablurile chainflex® ROBOT dintr-un sistem de alimentare cu energie triflex® R sunt răsucite de cel puţin 3 milioane de ori cu o distanţă a punctului fix de 1 m şi o torsiune de ±180°.

Exemple de aplicaţii

Complet şi fiabil

triflex® R robot e-chain® extrem de flexibil şi cablurile de torsiune potrivite, cu durată lungă de funcţionare chainflex® CF.Robot

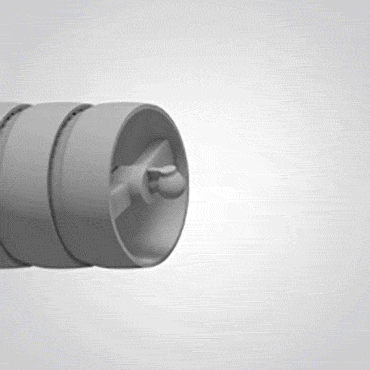

Cum funcționează

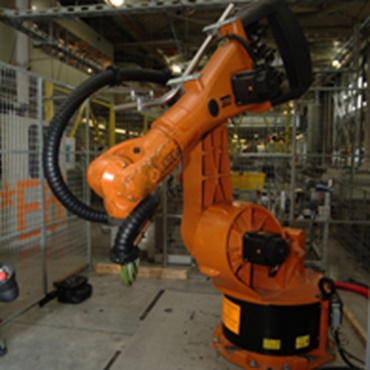

Senzorul i.Sense TR.B este conectat direct la sistemul de control al clientului PLC - fără costuri suplimentare de software. În cazul în care se rupe o verigă de lanț, sistemul detectează modificarea lungimii cablului instalat în lanț și poate trimite în consecință un semnal digital către controlul sistemului.

testat de igus®

Serie de teste în curs de desfășurare în cel mai mare laborator de testare  din industrie pentru sisteme de transmisie dinamică a energiei pe roboți industriali

Exemplu de aplicație

Robotul extrem de flexibil portcablu triflex® R, cablul de torsiune corespunzător și de lungă durată chainflex® CF.Robot și sistemul inteligent de monitorizare a stării i.Sense TR.B.
