Mișcări liniare fără smucituri în camioanele industriale

• Ce a fost necesar: axa liniară Drylin® din programul SHT
• Cerințe: trebuie să fie posibilă rotirea în siguranță a foilor în formă de aripă în sus și în jos cu 30 de grade; ajustarea distanței volanului multifuncțional Jet-Pilot trebuie să fie posibilă în direcția longitudinală
• Industrie: Inginerie mecanică, camioane industriale, logistică internă

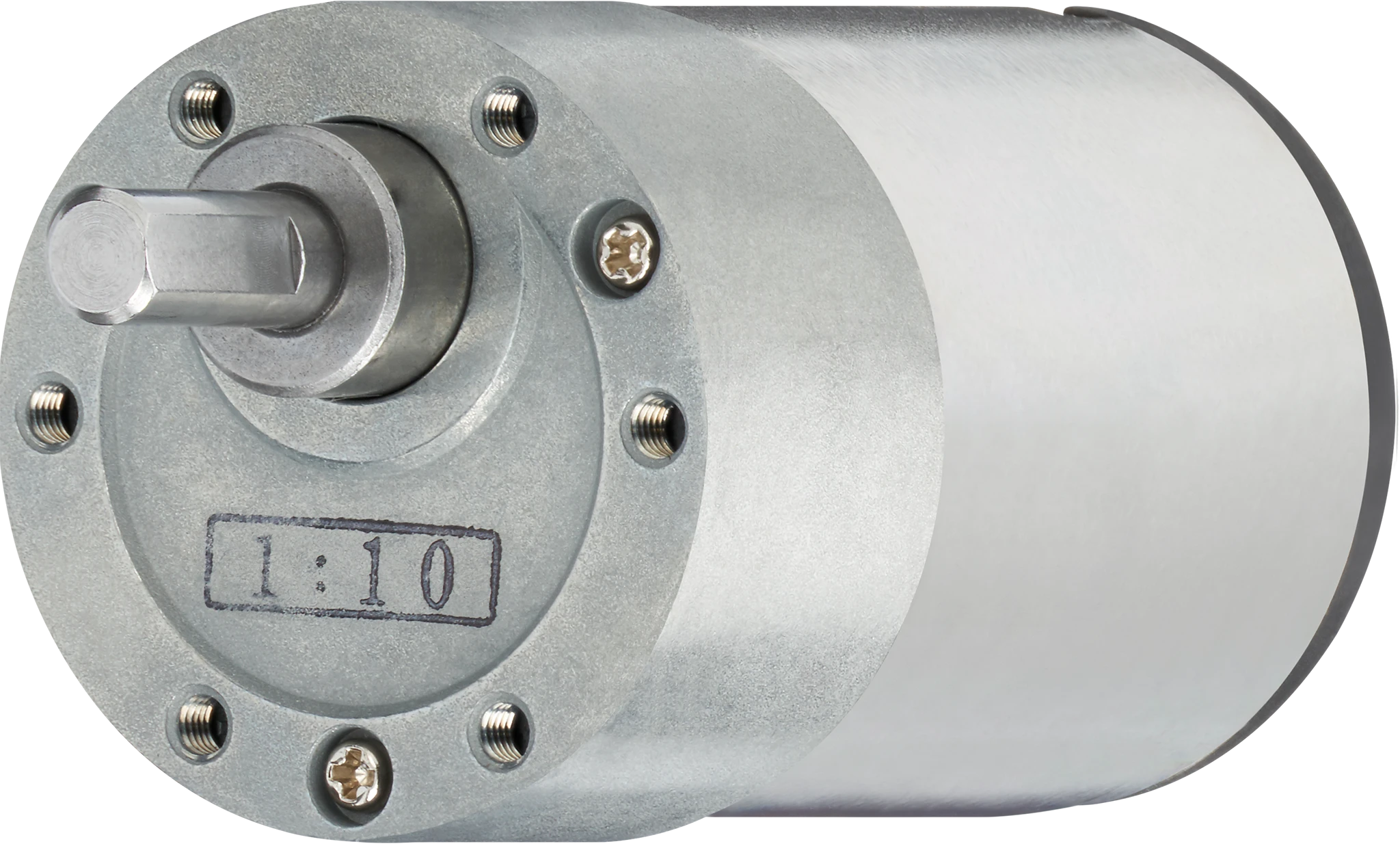

• Succes pentru client: Elementele rulmenților netezi realizate din polimerul de înaltă performanță iglidur® J asigură o funcționare lină și silențioasă și sunt complet lipsite de lubrifiant; livrate gata de instalare cu motor compact de curent continuu și senzor de poziție finală

Jungheinrich AG din Hamburg este un producător de camioane industriale, cum ar fi stivuitoarele și alte vehicule pentru fluxul intern de materiale. Fabrica din Lüneburg este responsabilă pentru stivuitoarele speciale și seriile mici, iar multe camioane sunt dezvoltate aici de la zero.

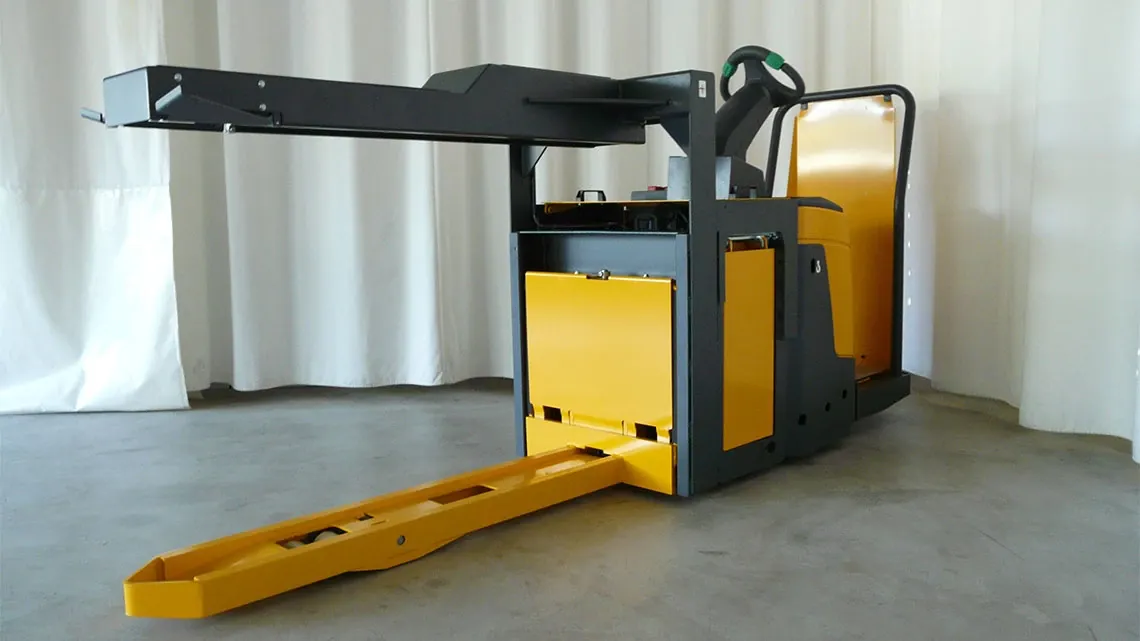

Acest lucru este valabil și pentru un vehicul special cu ridicare joasă pentru o mare fabrică de lactate scandinavă. Este izbitor faptul că există doar o singură furcă și o singură roată de patină. În ceea ce privește șasiul, acesta este un fel de stivuitor cu trei roți "inversat". Lipsa unei a doua furci este compensată de un dispozitiv suplimentar de manipulare a încărcăturii de tip braț în a treia dimensiune. Scopul vehiculului: colectează cărucioare în fabrica de lactate care pot fi împinse unele în altele și le transportă în zona de încărcare a unui sistem de spălare automată. Șoferul deplasează furca între rolele cărucioarelor. Atunci când activează funcția de ridicare, el prinde cărucioarele de atașamentul superior, fix, de manipulare a încărcăturii și le fixează astfel.
Jungheinrich a construit deja de mai multe ori stivuitoare speciale de acest tip pentru diverse fabrici de lactate. Pentru proiectul actual, însă, responsabilii au dorit o funcție suplimentară. Deoarece instalația de spălare poate găzdui doar zece cărucioare, stivuitorul nu trebuie să poată transporta mai mult de zece cărucioare în același timp. Din acest motiv, o placă triunghiulară este montată în partea din față a dispozitivului de prindere pentru a limita numărul de cărucioare care se deplasează. Cu toate acestea, deoarece există și alte destinații în care trebuie transportate mai mult de zece cărucioare, aceste aripi sunt proiectate să pivoteze. În termeni concreți, acest lucru a însemnat că proiectanții au trebuit să permită ridicarea și coborârea motorizată a plăcii triunghiulare de limitare.

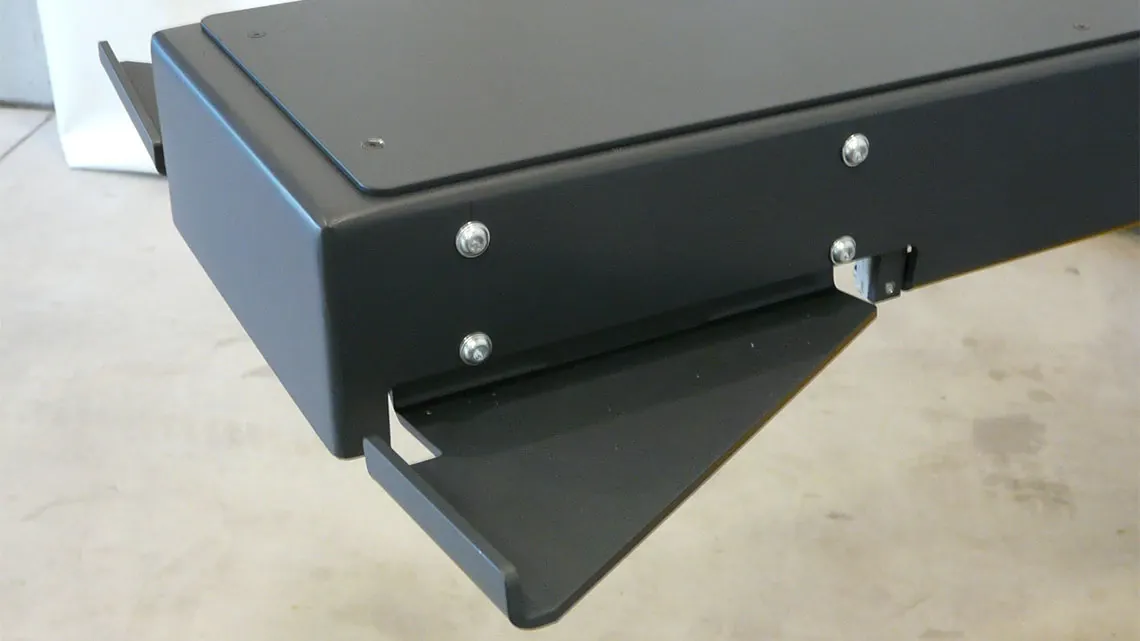

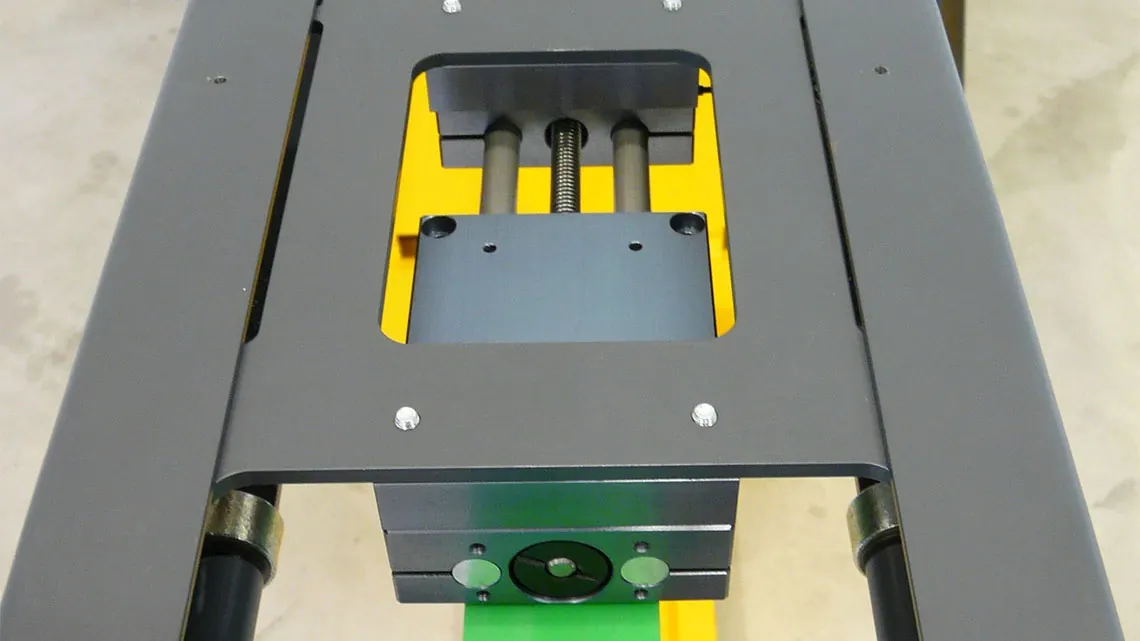

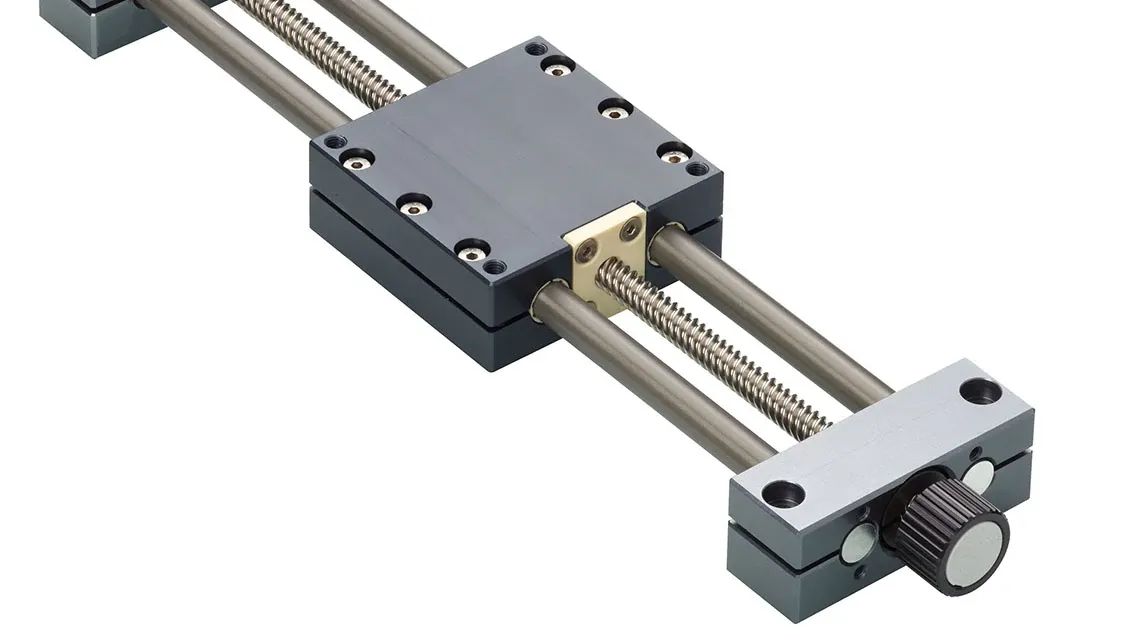

Astăzi, este utilizată o axă liniară igus® din programul drylin® SHT cu filet trapezoidal și cursă de 60 de milimetri. Sistemul liniar cu ax pe rulmenți cu bile, fără lubrifiant, a fost furnizat de igus® gata de instalare cu un motor compact de curent continuu și monitorizare a poziției finale. O pană din plastic rezistent la uzură transformă mișcarea liniară într-o mișcare de pivotare și asigură că plăcile în formă de aripă se rotesc în jos cu 30 de grade. Operatorul dă comanda la pilotul cu reacție. Dacă perechea de aripi trebuie să se rotească în sus, sistemul Drylin® se deplasează în direcția opusă, colierul eliberează mișcarea și un arc asigură revenirea aripilor în poziția "up". Perechea ideală de alunecare a elementelor de ghidare din aluminiu și a rulmenților netezi din polimerul de înaltă performanță iglidur® J asigură o funcționare lină și silențioasă; axul în sine este fabricat din oțel. Astfel, acționarea transformă mișcarea de rotație a motorului în mișcarea liniară a sistemului liniar și apoi în mișcarea de pivotare a

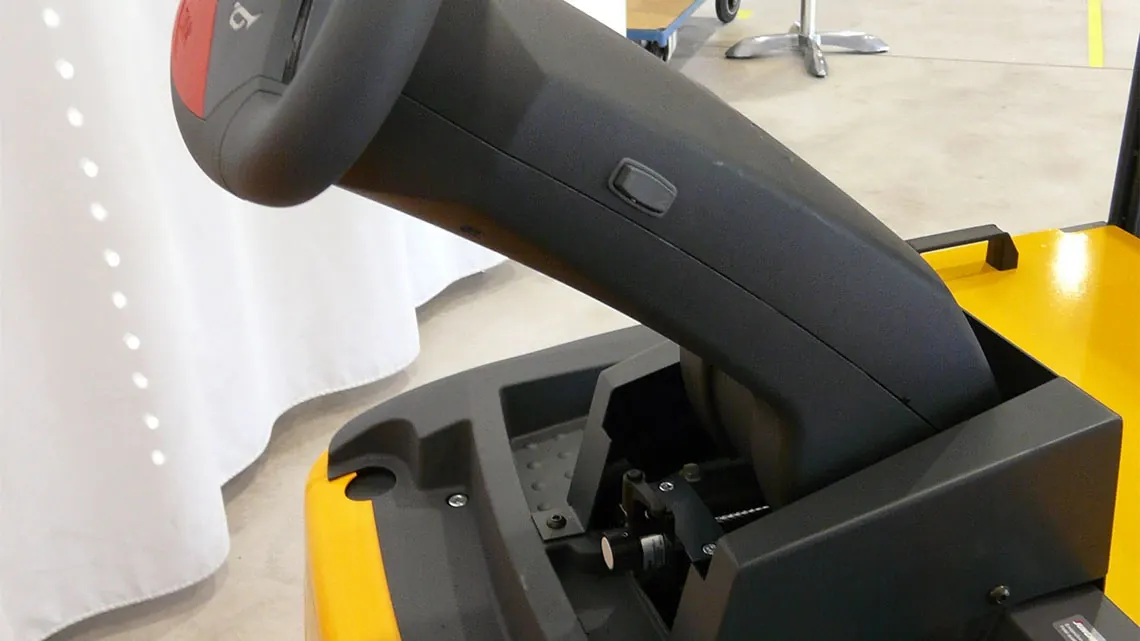

aripii. Dar o axă liniară igus® este utilizată și în proiectarea locului de muncă al șoferului. Pentru mașina specială, care parcurge distanțe foarte lungi, șoferii au dorit o platformă în picioare pe care să se poată sprijini. Din motive ergonomice, autocamionul este mai ușor de manevrat cu volanul multifuncțional Jet-Pilot decât cu o bară. Pentru ajustarea perfectă a poziției de lucru, Jet-Pilot poate fi mutat la 50 de milimetri distanță de șofer. Acest lucru este posibil datorită unui sistem drylin® SHT-S cu filet abrupt, care este deplasat prin intermediul unei roți rotative. Această axă se caracterizează, de asemenea, prin funcționarea uscată fără întreținere. Proprietățile bune de alunecare ale sistemului liniar sunt deosebit de importante: unitatea drylin® alunecă suficient de lin pentru a aduce pilotul jetului în poziția dorită fără smucituri.
