twisterband - mișcări rotative într-un spațiu foarte mic

Compact, modular, eficient din punct de vedere al costurilor, torsionabil până la 7.000°*

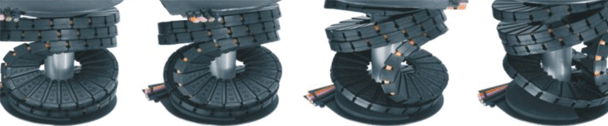

Mișcări de rotație într-un spațiu foarte mic – de 20 de ori în jurul propriei axe. Cu ajutorul benzii twisterband de la igus, extrem de compactă, se pot realiza mișcări de rotație în mod rentabil, cu uzură redusă și întreținere minimă, chiar și în spații înguste, asigurându-se în același timp alimentarea fiabilă cu energie, date și fluide.

7.000°* și o mișcare de rotație orizontală mai mare, precum și până la 3.000° în poziția de instalare verticală°* și o mișcare de rotație orizontală mai mare, precum și până la 3.000° în poziția de instalare verticală
Sunt posibile viteze de rotație de până la 180°/s
Compact, modular și ușor
Benzile pot fi scurtate după cum este necesar
Spațiu minim de instalare, se potrivește perfect în jurul axei de rotație
Poate fi utilizat în condiții de siguranță în diverse poziții de instalare (orizontală, verticală, cu capul în jos)
Rentabilitate
Încărcare ușoară
Soluție ideală în combinație cu cablul chainflex pentru mișcare de rotație în spațiu de instalare foarte restrâns
Sunt disponibile cinci mărimi

Salt la configuratorul CAD

Prezentare generală a dimensiunilor

Calcul: numărul de benzi depinde de unghiul de rotație

(Rotunjește întotdeauna numărul de benzi în sus)
TB12: XX ≈ Unghiul de rotație/360 + 2

Exemplu: XX ≈ 1200°/360 + 2
Rezultat: XX ≈ 6 benzi

TB20: XX ≈ unghiul de rotație/340 + 2

Exemplu: XX ≈ 1200°/340 + 2
Rezultat: XX ≈ 6 benzi

TB29: XX ≈ unghiul de rotație/180 + 2

Exemplu: XX ≈ 720°/180 + 2
Rezultat: XX ≈ 6 benzi

TB30: XX ≈ unghiul de rotație/180 + 2

Exemplu: XX ≈ 1200°/180 + 6
Rezultat: XX ≈ 13 benzi

Fișă tehnică

Compatibile cu camerele curate și optimizate din punct de vedere al costurilor pentru fabricarea șpanurilor, producția de baterii sau fabricarea ecranelor

Către fișa tehnică

Instrucțiuni de asamblare

Aici puteți găsi instrucțiunile de asamblare pentru twisterband.

Către instrucțiunile de asamblare

Exemple de aplicații

twisterband în domenii industriale foarte diverse

La exemplul de aplicație

Laborator de testare

Vă invităm să vizitați laboratorul nostru de testare pentru sisteme de alimentare cu energie.

La laboratorul de testare

Proprietățile speciale ale benzii Twisterband

Balama cu folie: acces ușor și încărcare rapidă cu cablu și furtun (TB20.44.18, TB30)

Ca regulă generală, unghiul maxim de rotație este: pentru fiecare balama de 180° = încă 360° de rotație

Pentru unghiuri de rotație orizontale mai mari de 1.500°, trebuie instalat un arbore central

igus twisterband: spațiu de instalare extrem de redus, se mulează perfect în jurul axă de rotație

Compact, modular și economic – mișcare de rotație orizontală de 7.000°* și mai mult, iar pe verticală de până la 3.000°, chiar și în cele mai înguste spații

Poate fi utilizat în diferite poziții de instalare: în acest caz, pe orizontală, cu o mișcare de rotație de 7.000°* și mai mult, într-un spațiu extrem de redus. Este posibilă compensarea lungimii limitată

twisterband HD

Chiar și mai rezistent
Durată de viață mai lungă
Mișcare de rotație de până la 7.000 de grade* în spații foarte înguste
Viteză max. de rotație: 180°/s
Pentru trasearea cablurilor electrice și a unui cablu de fibră optică, precum și a conductelor pneumatice într-un singur sistem

Către twisterband HD

*Mișcările de rotație de până la 3.600° pot fi comandate din stoc. La temperaturi mai mari de 3.600°, vă rugăm să contactați reprezentantul igus.
