Componentă personalizată cu asistență din partea serviciului de imprimare 3D igus

Profil

Ce a fost necesar: Pinion din plastic pentru tuningul motorului
Procesul de fabricație: Serviciul de imprimare 3D igus®
Cerințe: termen de livrare scurt, robustețe, rezistență la uzură
Material: iglidur® i6
Industrie: Industria auto
Succes prin cooperare: imprimare rapidă a piesei speciale în mai puțin de 72 de ore cu o cantitate mică, efort redus de proiectare, strunjirea și frezarea componentei nu mai sunt necesare. Componenta este, de asemenea, fiabilă datorită robusteții sale

Inspirat de Formula 1, concursul de design "Formula Student Germany" pune în competiție echipe de studenți în curse de mașini cu roți deschise. Una dintre piesele de care echipa Formula Student din Weingarten, lângă Ravensburg, Germania, a avut nevoie pentru a-și construi mașinile de curse a fost pinioanele din plastic personalizate pentru a fi utilizate ca tensoare de lanț în transmisia cu lanț. Din păcate, pinioanele de dimensiuni speciale au termene de livrare lungi, iar producția clasică prin frezare este consumatoare de timp. Serviciul de imprimare 3D igus a oferit rapid asistență, producând pinioanele din plastic în mai puțin de 72 de ore.

Livrare rapidă datorită configuratorului online și procedurii de sinterizare laser

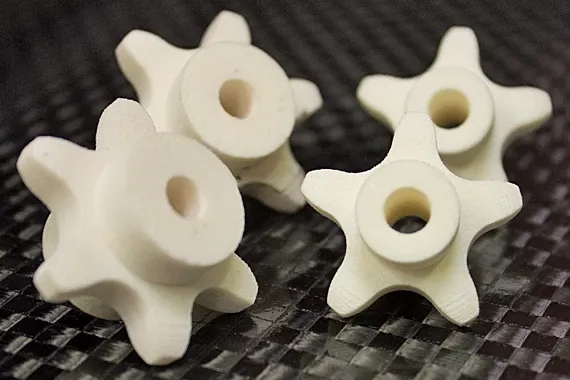

Tipărire 3D: pinioane din plastic personalizate din material iglidur® rezistent la uzură

Proiectanții nu economisesc doar timp, deoarece configuratorul online facilitează proiectarea unui model digital 3D. Piesa specială este fabricată utilizând așa-numitul proces SLS (sinterizare selectivă cu laser). Un dispozitiv de acoperire întinde un strat subțire de pulbere de plastic pe o platformă de construcție. Apoi, imprimanta utilizează un laser pentru a topi pulberea acolo unde urmează să fie creată componenta conform modelului 3D. Platforma se coboară apoi cu grosimea unui strat și procesul începe din nou. După câteva ore, pinionul este imprimat. datorită imprimării 3D, nu mai este nevoie de obișnuitele operațiuni de strunjire și frezare cu departamentul de desen corespunzător," explică Richy Göser de la Formula Student Team Weingarten.

"Producția cu imprimanta 3D este probabil și mai economică pentru cantități mici."

Componente robuste din tribopolimeri

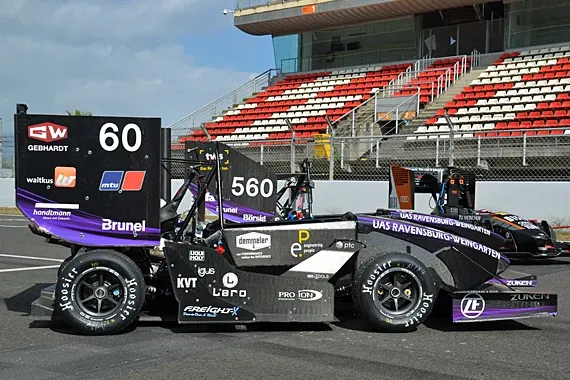

Mașini de curse Formula Student cu pinioane din plastic personalizate din polimeri de înaltă performanță iglidur®

Folosit ca întinzător de lanț în transmisia prin lanț a motorului, pinionul trebuie să fie foarte robust. Și aici, tribo-polimerii iglidur își demonstrează superioritatea față de polimerii obișnuiți. igus a dezvoltat materialele plastice de înaltă performanță special pentru aplicații industriale dinamice. În acest caz, a fost utilizat iglidur i6, care este mai rezistent la uzură decât materialele plastice obișnuite pentru imprimarea prin sinterizare laser. Rezistența la uzură a materialului a fost testată în laboratorul de testare intern. experții au testat o roată fără sfârșit la 5Nm și 12 rpm. Angrenajul fabricat din poliamidă 12, un material clasic pentru imprimarea prin sinterizare laser, a cedat după doar 521 de cicluri din cauza coeficientului său ridicat de frecare. iglidur i6, pe de altă parte, a prezentat doar o uzură minoră după un milion de cicluri și a fost complet funcțional. "Astfel de teste ne arată că ne putem baza pe acest material," spune Göser. "Rulmenții cu bile utilizați anterior în lanțul de transmisie au rezistat cu greu 20 de kilometri, ceea ce nu este grozav, deoarece cea mai lungă cursă a noastră este de 22 de kilometri. Ne așteptăm la mult mai multă robustețe de la pinioanele igus imprimate 3D în sezonul 2019."

Material SLS iglidur® i6 cumpăra online

Alte rapoarte de aplicare

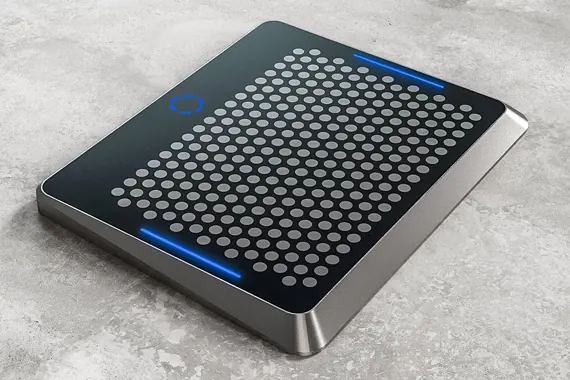

Matrix Charger cu angrenaje tipărite în 3D din material iglidur®

Angrenaje din polimeri imprimate în 3D pentru sistemul de încărcare a mașinilor electrice
Easelink, cu sediul în Graz, Austria, a dezvoltat sistemul "matrix charging", care constă din două componente. Un pad de încărcare este conectat la rețeaua electrică este instalat pe locul de parcare. Un conector de pe partea inferioară a autovehiculului electronic coboară atunci când autovehiculul este parcat deasupra plăcuței. Procesul de încărcare începe automat, fără ca șoferul să fie nevoit să conecteze un cablu.Utilizați serviciul de imprimare 3D igus® pentru a vă asigura că dezvoltarea prototipurilor rămâne rentabilă, asigurând în același timp o calitate ridicată.

Dispozitive de prindere tipărite 3D pentru industria cosmetică

Tipărit în 3D: clește fără întreținere pentru industria ambalajelor
Disponibilitatea rapidă la un preț scăzut și utilizarea în condiții igienice au fost condiții prealabile importante pentru acest clește imprimat 3D. Acesta este utilizat pentru ambalarea produselor cosmetice și are avantajul special de a funcționa fără lubrifiere suplimentară, îndeplinind astfel cerințele igienice.

Mai multă flexibilitate prin tipărire 3D

Componentă tipărită 3D pentru sisteme de mișcare a camerelor

Imprimat în 3D: rulment simplu personalizat, gata de colectare în câteva ore
Ce faceți atunci când o piesă de schimb importantă pentru un exponat dispare brusc în drum spre o expoziție? Răspunsul companiei Blackcam din Berlin, un producător de sisteme de mișcare a camerelor, este să apeleze la serviciul de imprimare 3D igus.

Rentabil și disponibil rapid

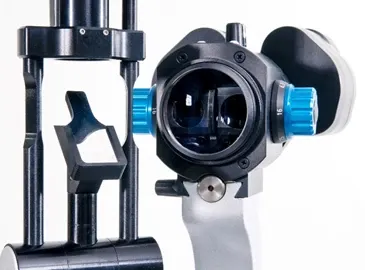

Lagăr de alunecare din iglidur la dispozitive pentru examinări oculare
