  2. drylin® E - „E” de la electric
  3. Sistem modular cu robot delta dry-tech®

Robot delta: construiți sau cumpărați

Volume de 10 ori mai mari pentru spațiul de lucru

Adăugare: construiți dvs. în 30 de minute - robot delta drylin DLE-DR

Pe baza unui sistem modular, utilizatorii pot alege între un kit modular cu auto-asamblare compact sau preasamblat într-un cadru de transport. Acum nou cu știft de calibrare pentru poziționare ușoară la punctul zero. Se fixează direct pe butucul de montare și simplifică procesul de calibrare inițială.
Clema de cablu pentru robotul delta a fost dezvoltată pentru ghidarea sigură a liniilor, de ex. furtunuri pneumatice individuale, de-a lungul articulației de cuplare. Ușor de montat, greutate redusă.


  • 660 mm diametru spațiu de lucru cu 180 mm înălțime de lucru
  • Rată de preluare de maxim 30 de preluări/min
  • Axe curea dințată drylin® ZLW cu auto-lubrifiere și fără întreținere
  • Gata de conectare cu motoare pas cu pas și sistem de control motoare dryve D1
Domenii de aplicare tipice: manevrare, preluare și amplasare, robotică, automatizare

Robot delta drylin®

Avantajele roboților delta drylin®:

  • Axă curea dințată drylin® W fără lubrifiere și fără întreținere
  • Rată de preluare de 60/min datorită componentelor ușoare din plastic și aluminiu
  • Spațiu de lucru de până la Ø 360 mm
  • Dacă este necesar, pre-asamblat, inclusiv cadru de transport sau kit de instalare
  • Poziționare precisă datorită motoarelor cu codificatoare
  • Placă de adaptare pentru conectarea la profile cu locaș în T
  • Opțional: ghidare sigură a cablurilor pentru mișcări multi-dimensionale cu seria e-chain® TRC.30 / TRE.30 triflex® R. Posibilitate de adaptare

Rată de preluare de 60 /minut
Pre-asamblate la cerere în 24 de ore
Știft de calibrare nou pentru poziționare ușoară

Descărcări:

Documentație tehnică inst. dimensiune 360
Delta_Robot_360_tech_doc.pdf
Documentație tehnică inst. dimensiune 660
Delta_Robot_660_tech_doc.pdf
Date CAD - DLE-DR-...
DLE-DR-xxx.zip
Documentație tehnică modul 660
delta_robot_DLE-DR_assembly_EU.mp4

Date tehnice

 Dimensiune de instalare 360Dimensiune de instalare 660
Precizia de poziționare+- 0,5+- 0,5[mm]
Diametrul zonei de lucru la 75/180 [mm]360660[mm]
Sarcina maximă55[kg]
Forța maximă de proces la o rază de 0 mm100100[N]
Dinamică 500 [g]6030Preluări (min)
Greutate1520[kg]
Viteza maximă31[m/s]
Accelerația maximă6020[m/s²]

Gama de produse robot delta

Nr. piesă Descriere
Gata de expediere în 3 - 4 zile lucrătoare din Germania DLE-DR-0001 delta robot, modular kit in compact transport box 6.391,70 USD uneti în cosul de cumparaturi
Gata de expediere în 3 - 4 zile lucrătoare din Germania DLE-DR-0002 delta robot, pre-assembled kinematics in transport rack made of construction profiles 6.705,65 USD uneti în cosul de cumparaturi
Gata de expediere în 3 - 4 zile lucrătoare din Germania DLE-DR-0003 delta robot, modular kit in compact transport box, incl. 3x dryve D1 stepper motor control system 7.832,65 USD uneti în cosul de cumparaturi
Gata de expediere în 3 - 4 zile lucrătoare din Germania DLE-DR-0004 delta robot, pre-assembled kinematics in transport rack made of construction profiles, incl. 3x dryve D1 stepper motor control system 8.146,60 USD uneti în cosul de cumparaturi
Gata de expediere în 3 - 4 zile lucrătoare din Germania DLE-DR-0005 delta robot, modular kit in compact transport box, without motors 5.071,50 USD uneti în cosul de cumparaturi
Gata de expediere în 3 - 4 zile lucrătoare din Germania DLE-DR-0006 delta robot, pre-assembled kinematics in transport rack made of construction profiles, without motors 5.385,45 USD uneti în cosul de cumparaturi
Gata de expediere în 3 - 4 zile lucrătoare din Germania DLE-DR-0050 delta robot, kit in compact transport box 7.575,05 USD uneti în cosul de cumparaturi
Gata de expediere în 3 - 4 zile lucrătoare din Germania DLE-DR-0051 delta robot, pre-installed kinematics, in transport rack made of profiled rails 7.889,00 USD uneti în cosul de cumparaturi
Gata de expediere în 3 - 4 zile lucrătoare din Germania DLE-DR-0052 delta robot, kit in compact transport box, incl. 3x dryve D1 stepper motor control units 9.016,00 USD uneti în cosul de cumparaturi
Gata de expediere în 3 - 4 zile lucrătoare din Germania DLE-DR-0053 delta robot, pre-installed kinematics, in transport box made of profiled rails, incl. 3x dryve D1 stepper motor control units 9.329,95 USD uneti în cosul de cumparaturi
Gata de expediere în 3 - 4 zile lucrătoare din Germania DLE-DR-0054 delta robot size 660, kit in compact transport box, without motors 6.254,85 USD uneti în cosul de cumparaturi
Gata de expediere în 3 - 4 zile lucrătoare din Germania DLE-DR-0055 delta robot size 660, pre-installed kinematics, in transport box made of profiled rails, without motors 6.568,80 USD uneti în cosul de cumparaturi
Mai multe informatii despre piesa selectata:
Auto CAD 3D Auto CAD 3D
Comanda de mostra Comanda de mostra
Quote request Quote request
myCatalog myCatalog

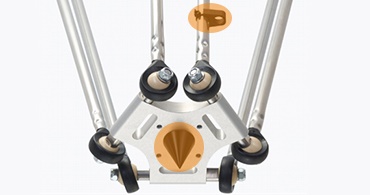

Robot delta cu știft de calibrare și clemă de cablu pentru ghidarea cablurilor

Calibrarea și ghidarea cablurilor acum sunt și mai ușoare

Acum nou cu știft de calibrare pentru poziționare ușoară la punctul zero. Se fixează direct pe butucul de montare și simplifică procesul de calibrare inițială.
Clema de cablu pentru robotul delta a fost dezvoltată pentru ghidarea sigură a liniilor, de ex. furtunuri pneumatice individuale, de-a lungul articulației de cuplare. Ușor de montat, greutate redusă.


Accesorii: seturi de cabluri

Nr. piesă Descriere
Gata de expediere în 24 - 48 ore din Germania AK-DR-0004 3m cable set, incl. 3x motor cable, 3x encoder cable, 3x proximity switches contact (NC) PNP, 3x sensor cable 542,45 USD uneti în cosul de cumparaturi
Gata de expediere în 24 - 48 ore din Germania AK-DR-0005 5m cable set, incl. 3x motor cable, 3x encoder cable, 3x proximity switches contact (NC) PNP, 3x sensor cable 570,57 USD uneti în cosul de cumparaturi
Gata de expediere în 24 - 48 ore din Germania AK-DR-0006 10m cable set, incl. 3x motor cable, 3x encoder cable, 3x proximity switches contact (NC) PNP, 3x sensor cable 660,97 USD uneti în cosul de cumparaturi
Gata de expediere în 24 - 48 ore din Germania ETY-DR-0016 Calibrating pin for easy positioning La cerere uneti în cosul de cumparaturi
Gata de expediere în 24 - 48 ore din Germania ETY-DR-0017 Cable clip for safe guidance La cerere uneti în cosul de cumparaturi
Mai multe informatii despre piesa selectata:
Auto CAD 3D Auto CAD 3D
Comanda de mostra Comanda de mostra
Quote request Quote request
myCatalog myCatalog

Sistem de control dryve D1

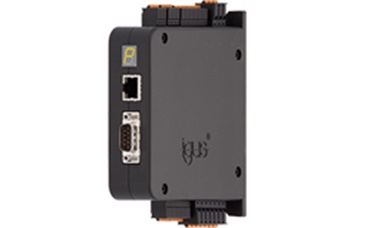

Sistem de control motoare D1

Sistem de control pentru toate motoarele igus®

Pentru o varietate de sarcini de automatizare fără programare. Pentru roboți cu o singură axă sau liniari de interior și roboți delta Portalul online integrat servește pentru introducerea datelor / Nu este necesară instalarea de software sau descărcarea de aplicații. Pentru PC, tabletă sau smartphone. Motoare pas cu pas (ST), DC și EC cu curenți de vârf de până la 21A și intrări/ieșiri de 48V, intrări analogice, CANopen, ModbusTCP pentru conectarea la sisteme de comandă de tip master precum Siemens sau Beckhoff

drylin E - sistem de control motoare D1

Informații suplimentare

Axe curea dințată drylin® ZLW
Motoare pas cu pas drylin® NEMA
